Ang Three-Roll Six-Arm Assembly ay isang mahalagang bahagi para sa galvanizing lines, kabilang ang hot-dip galvanizing, aluminum-zinc-silicon coating, zinc-aluminum-magnesium coating, at aluminizing lines. Binubuo ang assembly na ito ng wear-resistant at heat-resistant steel casting gaya ng sinking roll (o bottom roll), stabilizing roll, support arm, shaft sleeves, at arm sleeves.
(1) Sinking Roll (Bottom Roll)
Ang sinking roll ay isang device na nakaposisyon sa loob ng sink pot. Ang strip na bakal ay pumapasok sa palayok sa pamamagitan ng furnace snout, dumadaan sa ilalim ng sinking roll upang pahiran, at pagkatapos ay lalabas sa palayok, nagpapatuloy sa mga stabilizing roll at air knives patungo sa alloying furnace o cooling section. Ang sinking roll ay patuloy na nilulubog sa tinunaw na solusyon ng aluminyo-sink. Wala itong sariling mekanismo ng pagmamaneho, na gumagana bilang isang passive deflection roll. Ito ay hinihimok ng alitan sa pagitan ng gumagalaw na strip at ng ibabaw ng roll, at ang pangunahing tungkulin nito ay upang mapanatili ang pag-igting sa strip.

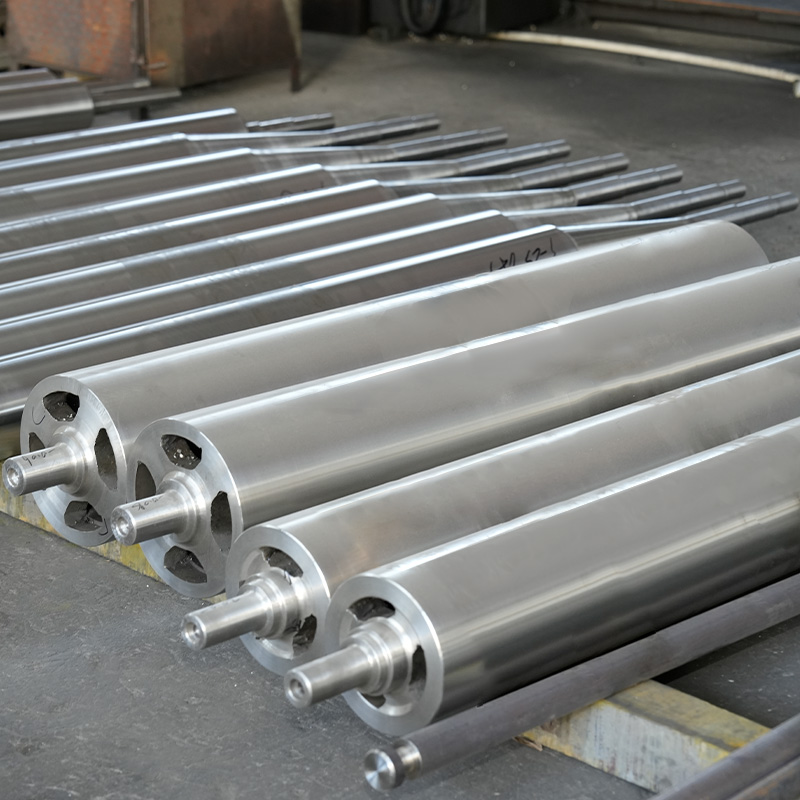

(2) Pagpapatatag ng mga Roll
Tulad ng sinking roll, ang stabilizing rolls ay inilulubog din sa sink pot. Nagbibigay sila ng tensyon at patnubay sa strip sa pamamagitan ng pagsasaayos ng kanilang lateral position, na tinitiyak na ang strip ay dumadaan nang matatag sa air knife system. Karaniwan, ang dalawang nagpapatatag na mga rolyo ay nakaayos nang halili sa magkabilang gilid ng strip. Maaari silang maging driven o non-driven at ikinategorya bilang front at rear stabilizing rolls. Parehong nakalubog sa molten aluminum-zinc bath. Ang kanilang pangunahing tungkulin ay upang magbigay ng epektibong pag-igting at paggabay sa strip habang umaalis ito sa lumulubog na roll, tinitiyak na ito ay tuluy-tuloy at matatag na dumaan sa mga air knife, sa gayon ay pinipigilan ang pag-vibrate ng strip at tumutulong na kontrolin ang profile ng strip.
(3) Support Arms
Hawak ng mga support arm ang sinking roll at stabilizing roll sa lugar habang umiikot ang mga ito. Ang ibabang bahagi ng mga braso ay nahuhulog sa tinunaw na aluminum-zinc bath; samakatuwid, ang materyal para sa mga sandata ng suporta ay dapat magkaroon ng hindi lamang paglaban sa kaagnasan kundi pati na rin ng sapat na lakas sa mataas na temperatura.
(4) Mga Sleeve ng Shaft at Sleeves
Pinoprotektahan ng mga shaft sleeve ang mga dulo ng roll shaft, habang pinoprotektahan ng mga arm sleeve ang mga support arm. Ang mga manggas na ito ay pangunahing gumaganap bilang sliding bearings. Ang mga ito ay napapailalim sa mataas na stress sa pakikipag-ugnay at matinding pagkasira mula sa kinakaing unti-unti na likidong aluminyo-sinc na kapaligiran, na nangangailangan ng mga materyales na may mataas na pagganap. Ang mga shaft sleeves at arm sleeves ay mga pangunahing consumable na bahagi sa tuluy-tuloy na hot-dip aluminum-zinc coating lines. Ang kalidad ng mga bahaging ito ay direktang nakakaapekto sa output at kahusayan ng buong linya ng produksyon.
