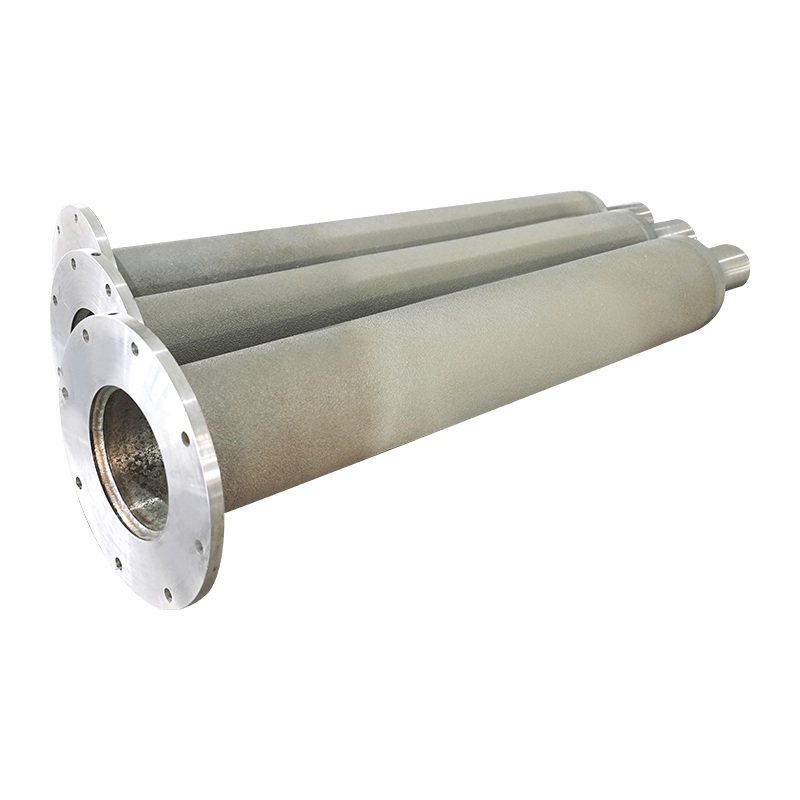

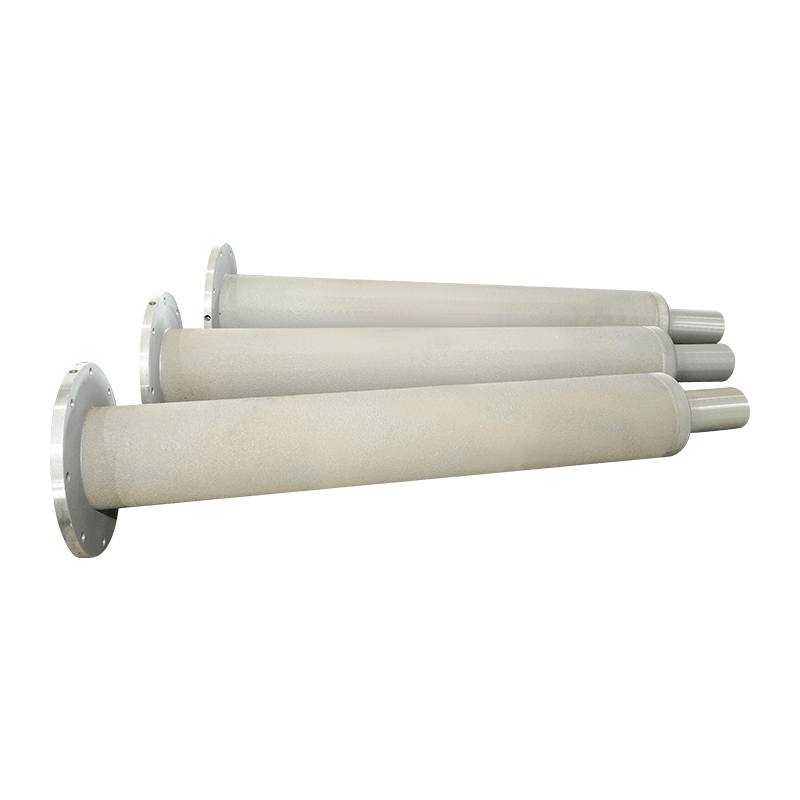

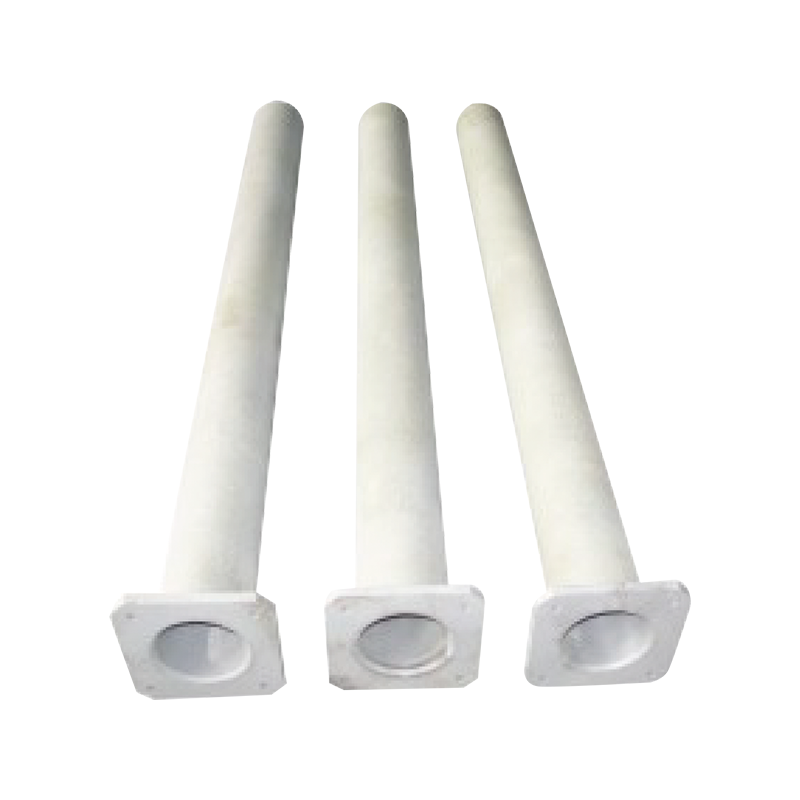

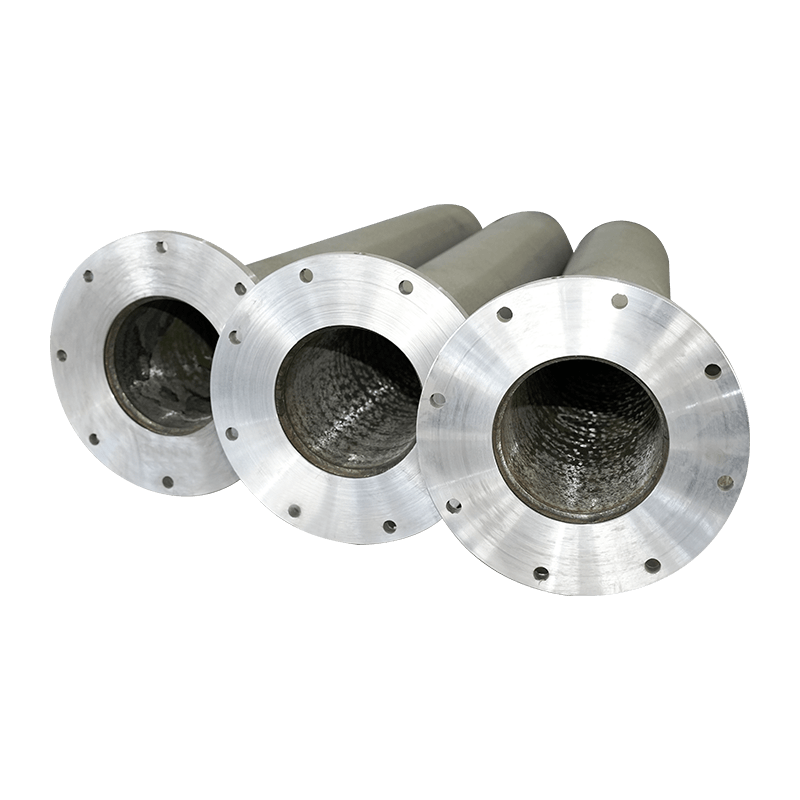

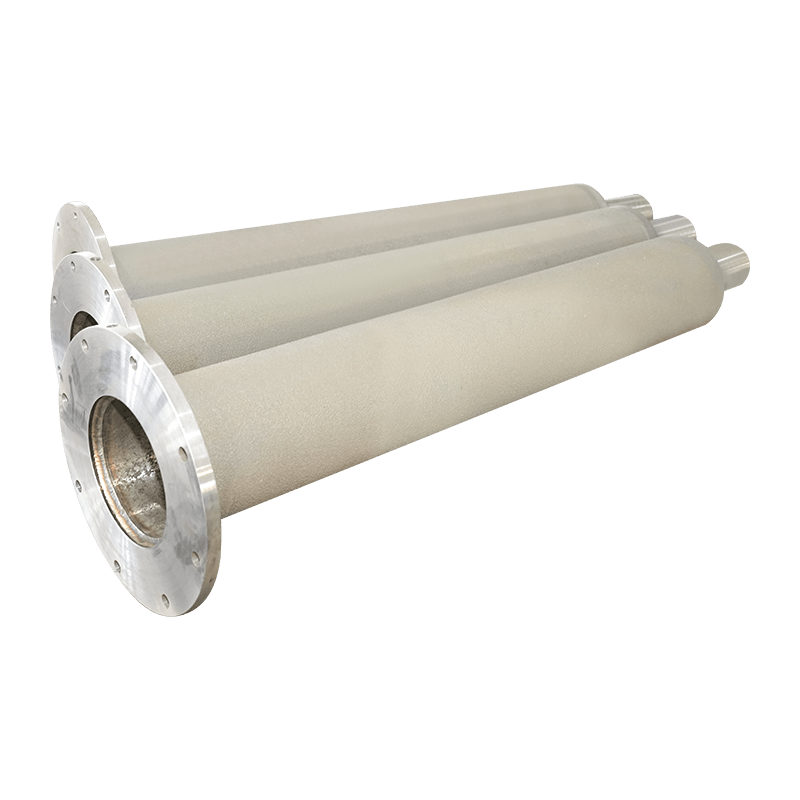

Ang electric heating radiation tube ay isang uri ng heating element na nakapaloob sa isang protective sleeve at pinainit ng kuryente. Ang manggas ay hindi direktang naglalabas ng init sa furnace lining at sa naprosesong workpiece, at malawakang ginagamit sa iba't ibang heating furnace sa industriya ng heat treatment. Ang electric radiation tube ay pangunahing binubuo ng isang heat-resistant steel alloy sleeve at isang heater, na kung saan ay ipinulupot sa isang heat-resistant insulating ceramic tube core na may spiral groove ng isang electric heating wire.
Ang mga bentahe ng radiation tube na ito ay:
① Maaaring palitan sa trabaho nang hindi naaapektuhan ang produksyon;
② Mas makatwirang pamamahagi ng kuryente;
③ Kapaki-pakinabang para sa daloy ng atmospera sa loob ng hurno;
④ Sa mga pagbabago sa proseso, madaling dagdagan o bawasan ang lakas ng furnace, ayusin ang kapasidad ng pagpainit, at iba pang mga pakinabang.
Ang aming mga radiant tubes ay idinisenyo para sa paggamit hindi lamang sa domestic heat treatment equipment kundi pati na rin bilang mga pamalit na bahagi para sa imported na heat treatment system. Noong 1998, ang linya ng produktong ito ay ginawaran ng Gold Medal sa National Technology Exhibition.
Ang heating element (tube core) sa loob ng radiant tube ay available sa ilang configuration: uri ng cage, vertical strip-wound type, at spiral-wound resistance wire type. Ang mga materyales ng resistance wire na ginamit ay nickel-chromium (Ni-Cr) at iron-chromium (Fe-Cr) alloys. Ang surface load ay karaniwang idinisenyo sa ≤1 W/cm², na may single-tube power ratings mula 3kW hanggang 60kW. Ang operating temperatura ng heating element ay mula 500°C hanggang 1300°C.
Ang panlabas na proteksiyon na tubo ay ginawa sa tatlong uri: centrifugally cast tubes, rolled at welded tubes, at seamless tubes.
Sa mga tuntunin ng buhay ng serbisyo:
Mga hurno sa pagsusubo: ≥1 taon
Tempering furnaces: ≥3 taon
Gas-fired radiant tubes: ≥2 taon
Para sa mga materyales sa manggas na tubo, mangyaring sumangguni sa talahanayan sa ibaba.
| Marka/Pagganap | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Mga pangunahing sangkap ng kemikal% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | ||
| Re | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | |
| Mo | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balanse | 28-32 | ||||||
| Pinakamataas na operating temperatura ng mga bahagi ℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densidad /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistivity Ωmm²/m | 1.25±0.05 | 1.42±0.05 | 1.42±0.05 | 1.42±0.05 | 1.53±0.05 | 1.13±0.05 | 1.14±0.05 | 1.04±0.05 | |
| Temperatura koepisyent ng pagtutol×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Punto ng Pagkatunaw ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Lakas ng makunat MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Pagpahaba % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Pagbawas ng lugar% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Bilang ng mga liko | >5 | >5 | >5 | >5 | >5 | ||||
| Katigasan | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisasyon | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Austenitic (A) | Austenitic (A) | Austenitic (A) | |
| Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Non-magnetic | Non-magnetic | Non-magnetic | |
Lugar ng paggawa ng tubo ng radiation
Radiation tube, flaw detection
Tapos na Produkto
W-shaped radiation tube
U-shaped radiation tube
siko
Sa site na paghahagis ng mga tubo
Pagsusuri sa presyon ng tubo ng radyasyon
