Ang U-type na radiant tube ay isang karaniwang ginagamit na device na idinisenyo upang maiwasan ang direktang pakikipag-ugnayan sa pagitan ng mga produkto ng fuel combustion at workpiece, gayundin para protektahan ang mga heating elements mula sa furnace atmosphere corrosion. Ang pagkasunog ng gasolina o ang conversion ng elektrikal na enerhiya ay nagaganap sa loob ng mga tubo na bakal na lumalaban sa init, na nagpapahintulot sa init na mai-radiated sa pamamagitan ng mga dingding ng tubo patungo sa workpiece. Ang disenyong ito ay lubos na nagpapadali sa industriyal na pagproseso at produksyon.
Ang aming mga radiant tubes ay idinisenyo para sa paggamit hindi lamang sa domestic heat treatment equipment kundi pati na rin bilang mga pamalit na bahagi para sa imported na heat treatment system. Noong 1998, ang linya ng produktong ito ay ginawaran ng Gold Medal sa National Technology Exhibition.
Ang heating element (tube core) sa loob ng radiant tube ay available sa ilang configuration: uri ng cage, vertical strip-wound type, at spiral-wound resistance wire type. Ang mga materyales ng resistance wire na ginamit ay nickel-chromium (Ni-Cr) at iron-chromium (Fe-Cr) alloys. Ang surface load ay karaniwang idinisenyo sa ≤1 W/cm², na may single-tube power ratings mula 3kW hanggang 60kW. Ang operating temperatura ng heating element ay mula 500°C hanggang 1300°C.
Ang panlabas na proteksiyon na tubo ay ginawa sa tatlong uri: centrifugally cast tubes, rolled at welded tubes, at seamless tubes.
Sa mga tuntunin ng buhay ng serbisyo:
Mga hurno sa pagsusubo: ≥1 taon
Tempering furnaces: ≥3 taon
Gas-fired radiant tubes: ≥2 taon
Para sa mga materyales sa manggas na tubo, mangyaring sumangguni sa talahanayan sa ibaba.
| Marka/Pagganap | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Mga pangunahing sangkap ng kemikal% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | ||
| Re | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | Angkop na Halaga | |
| Mo | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balanse | 28-32 | ||||||
| Pinakamataas na operating temperatura ng mga bahagi ℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densidad /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistivity Ωmm²/m | 1.25±0.05 | 1.42±0.05 | 1.42±0.05 | 1.42±0.05 | 1.53±0.05 | 1.13±0.05 | 1.14±0.05 | 1.04±0.05 | |
| Temperatura koepisyent ng pagtutol×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Punto ng Pagkatunaw ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Lakas ng makunat MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Pagpahaba % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Pagbawas ng lugar% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Bilang ng mga liko | >5 | >5 | >5 | >5 | >5 | ||||
| Katigasan | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisasyon | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Mga Ferrite (F) | Austenitic (A) | Austenitic (A) | Austenitic (A) | |
| Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Magnetismoooooo | Non-magnetic | Non-magnetic | Non-magnetic | |
Lugar ng paggawa ng tubo ng radiation
Radiation tube, flaw detection
Tapos na Produkto
W-shaped radiation tube

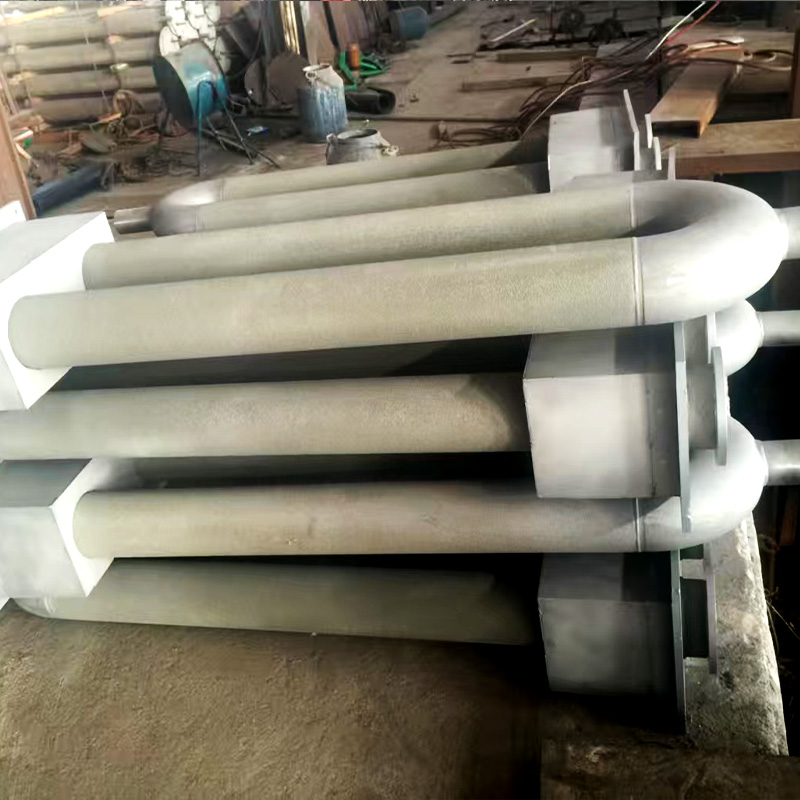

U-shaped radiation tube
siko
Sa site na paghahagis ng mga tubo
Pagsusuri sa presyon ng tubo ng radyasyon
