Komprehensibong Kaalaman Ng Furnace Rolls

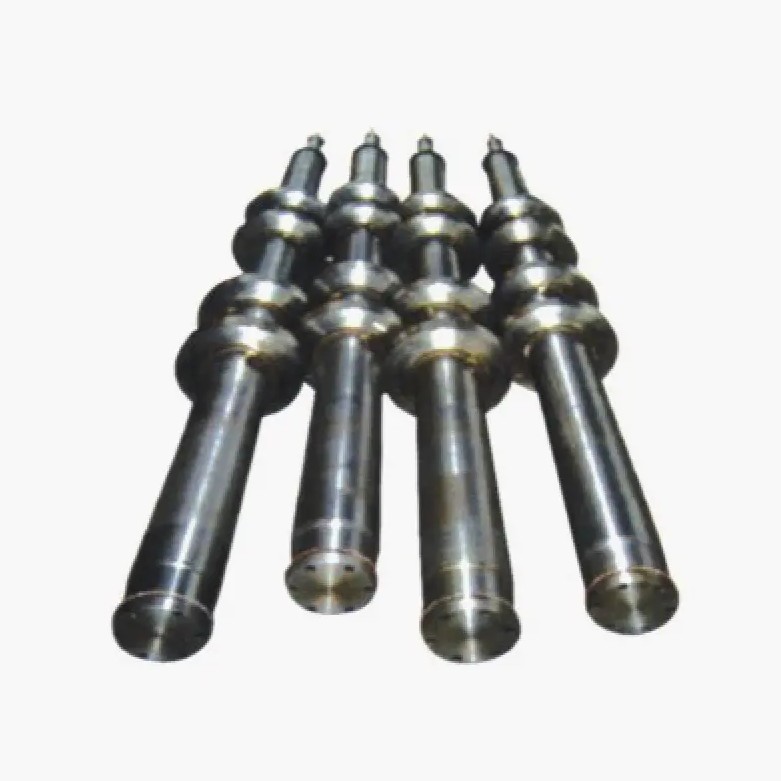

1. Pangkalahatang-ideya ng Hurno Rolls

Hurno Rolls ay mga espesyal na sangkap na ginagamit sa mga prosesong pang-industriya na may mataas na temperatura tulad ng pagsusubo, tuluy-tuloy na galvanizing, at steel rolling. Ang mga roll na ito ay inengineered upang makatiis ng matinding init (kadalasan hanggang 1200°C o mas mataas) habang pinapanatili ang dimensional na katatagan, wear resistance, at corrosion resistance. Karaniwang naka-install ang mga ito sa loob ng mga furnace para maghatid ng mga steel sheet, humawak ng mainit na metal, o kumilos bilang heating medium.

2. Mga Uri ng Furnace Rolls

3. Mga Pangunahing Detalye at Parameter

Kapag pumipili ng furnace roll, karaniwang hinahanap ng mga mamimili ang sumusunod na detalye:

4. Gabay sa Pagbili: Ano ang Dapat Isaalang-alang

1. Pagkatugma sa Temperatura

Siguraduhin na ang roll material ay makatiis sa pinakamataas na temperatura ng furnace. Para sa mga temperaturang higit sa 1200°C, ang mga ceramic roll ay kadalasang mas gustong piliin.

2. Mga tulong sa Paglamig

Magpasya sa pagitan ng water-cooled at air-cooled na mga disenyo. Ang mga roll na pinalamig ng tubig ay tumatagal ng karagdagang imprastraktura (mga bomba, mga seal) ngunit maaaring humawak ng mas mataas na init flux. Ang air-cooled (o uncooled) roll ay mas simple ngunit maaaring may mas mababang limitasyon sa temperatura.

3.Pagpipiliang Materyal

Alloy Steel: Pinakamahusay para sa katamtamang temperatura na may mataas na mekanikal na pagkarga.
Ceramic: Pinakamahusay para sa mga high-purity na proseso o matinding temperatura kung saan dapat mabawasan ang thermal expansion.

4. Mga Pangangailangan sa Pagpapasadya

Maraming mga tagagawa ang nag-aalok ng mga custom na dimensyon, mga grado ng materyal, at mga disenyo ng baras upang magkasya sa mga partikular na layout ng furnace.

5.Pag-install at Pagpapanatili

Isaalang-alang ang kadalian ng pag-install (hal., flange kumpara sa welded shaft) at ang pagkakaroon ng mga ekstrang bahagi. Ang regular na inspeksyon para sa pagsusuot, kaagnasan, at thermal fatigue ay mahalaga para sa pangmatagalang pagganap.

5. Mga Karaniwang Aplikasyon

Mga Annealing Furnace: Ginagamit upang pantay na magpainit ng mga sheet ng bakal para sa pagtanggal ng stress.

Patuloy na Galvanizing Lines: Maghatid ng bakal sa pamamagitan ng proseso ng zinc coating.

Pagproseso ng Salamin: Ginagamit ang mga ceramic roll sa tempering at ovennealing para sa mga salamin na salamin.

Mga Automotive Furnace: Para sa heat treatment ng mga bahagi ng automotive.

6. Mga Alituntunin sa Pag-install

Ang wastong pag-install ay mahalaga upang matiyak ang mahabang buhay at pagganap ng mga furnace roll. Nasa ibaba ang isang step-by-step na checklist para sa pag-install:

7. Maintenance Checklist

Ang regular na pagkawala ay nakakatulong na maiwasan ang hindi inaasahang downtime. Nasa ibaba ang isang maikling panahon ng pananatili:

8. Proseso ng Pag-order at Pagpili ng Supplier

Kapag naglalagay ng order, sundin ang nakabalangkas na diskarte na ito:

Pangunahing Pamantayan ng Supplier:

Materyal Traceability: Kakayahang magbigay ng mga porma ng mill para sa komposisyon ng haluang metal.
Kakayahang Pag-customize: Pagpayag na ayusin ang mga dimensyon at grado ng materyal.
Serbisyong Pagkatapos-benta: Availability ng teknikal na suporta para sa pag-install at pag-troubleshoot.

9. Mga Advanced na Aplikasyon at Mga Kaso sa Paggamit ng Industriya

Ang mga furnace roll ay hindi limitado sa tradisyunal na pagsusubo ng bakal. Ang kanilang mataas na temperatura na katatagan at nako-customize na mga disenyo ay nagbibigay-daan sa kanila na maglingkod sa mga angkop na industriya at high-tech na industriya.

10. Gabay sa Pag-troubleshoot

Ang maagang pagtukoy at pagtugon sa mga karaniwang isyu ay maaaring maiwasan ang mga problema na downtime.

11. Mga Pagsasaalang-alang sa Kapaligiran at Kaligtasan

Binibigyang-diin ng modernong pagmamanupaktura ang kaligtasan at kaligtasan.

--Material na Recyclability: Ang mga high-alloy na furnace roll ay kadalasang nare-recycle sa pagtatapos ng buhay. Gayunpaman, dahil potensyal sa kontaminasyon, maaaring mangailangan sila ng mga espesyal na proseso ng pag-recycle.

--Energy Efficiency: Ang pagpili ng mga roll na may pinakamataas na thermal conductivity ay maaaring gamitin ang pamamahagi ng init ng furnace, na binabawasan ang pangkalahatang pagkonsumo ng enerhiya.

--Mga Kaligtasan sa Kaligtasan, tiyakin ang pagsunod sa mga pamantayan sa kaligtasan (hal., OSHA para sa mekanikal na kaligtasan, IEC para sa pagsubaybay sa temperatura) kapag isinasama ang mga roll sa mga bagong disenyo ng furnace.

12. Real-World Aplikasyon Cases

Nasa ibaba ang mga maikling halimbawa kung paano ginagamit ang mga furnace roll sa iba pang industriya:

13. Advanced na Coating Technologies para sa Pinahusay na Pagganap

Ang mga modernong furnace roll ay kadalasang nagsasama ng mga espesyal na coatings upang magkaroon ng wear resistance, thermal insulation, at chemical stability. Ang mga teknolohiyang ito ay nasa unahan ng agham ng mga materyales.

13.1.Mga Smart Coating at Surface Treatment

--Nanostructured Oxide Layers: Ang mga advanced na ceramic o oxide coating (hal., Al₂O₃, Si₃N₄) ay inilapat upang lumikha ng isang matigas, lumalaban sa pagsusuot sa ibabaw na maaaring gumana sa mga temperatura na higit sa 1200°C. Ang mga patong na ito ay kumikilos din bilang isang hadlang laban sa oksihenasyon at kaagnasan, lalo na sa mga agresibong furnace atmosphere.

--Low-Friction Coatings: Sa mga roll-to-roll system kung saan ang roll ay nakikipag-ugnayan sa mga maselan na pelikula (hal., graphene o solar cells), ang mga low-friction coating ay nagbabawas sa panganib ng micro-scratches at pinapahusay ang kahusayan sa paghawak ng materyal.

--Thermal Barrier Coatings (TBCs): Inilapat sa panlabas na ibabaw ng roll, binabawasan ng mga TBC ang pagkawala ng init, pinapabuti ang paggana ng enerhiya, at pinoprotektahan ang pinagbabatayan na haluang metal mula sa thermal shock.

13.2.Mga Patong na Partikular sa Materyal

14. Mga Kaso ng Pagsasama at Paggamit na Partikular sa Industriya

Ang mga furnace roll ay mahalaga sa iba pang high-tech at mabigat na industriya. Malaki ang pagkakaiba ng kanilang disenyo at pagpapatupad batay sa aplikasyon.

14.1.Paggawa ng Roll-to-Roll (R2R).

Sa mga proseso ng R2R, ang mga furnace roll ay dapat humawak ng mga maselang substrate gaya ng flexible electronics, solar cell, o graphene sheet. Kabilang sa mga pangunahing kinakailangan ang:

--High Dimensional Precision: Tinitiyak ang pare-parehong tensyon sa substrate upang maiwasan ang mga wrinkles o luha.

--Clean Surface: Pagpapanatili ng walang kontaminant na roll surface upang maiwasan ang mga depekto sa thin-film deposition o mga proseso ng coating.

--Mga Advanced na Coating: Paggamit ng low-friction, wear-resistant coatings upang protektahan ang roll at ang substrate.

14.2. Patuloy na Galvanizing at Annealing Lines

Para sa pagpoproseso ng bakal, ang mga furnace roll ay dapat makatiis ng tuluy-tuloy na operasyon sa ilalim ng matataas na pagkarga at temperatura:

--Matibay na Konstruksyon: Karaniwang gawa sa mga high-alloy na bakal (hal., ZG45Ni48Cr28W5Si2) upang labanan ang deformation at oxidation.

--Heavy-Duty Dimensions: Ang mga roll ay maaaring mula sa Φ60mm hanggang Φ1600mm, depende sa lapad ng steel strip.

--Coating Compatibility: Ang mga roll ay kadalasang isinasama sa mga coating furnace roller (CGL/CAL) para sa mga high-end na automotive at appliance plate, na walang tumpak na kontrol sa temperatura at surface finish.

15. Quality Control at Mga Paraan ng Inspeksyon

Ang pagtiyak sa integridad ng mga furnace roll bago ang pag-install ay kritikal upang maiwasan ang pagpasok ng downtime. Ang mga sumusunod na protocol ng inspeksyon ay pamantayan sa industriya:

15.1.Dimensional na Pag-verify

--Straightness at Runout: Gumamit ng mga tool sa pag-align ng laser upang sukatin ang runout. Ang katanggap-tanggap na pagpapaubaya ay karaniwang ≤0.5 mm bawat metro para sa mga linyang may mataas na katumpakan.

--Concentricity: I-verify na ang panlabas na diameter ng roll ay concentric sa shaft axis. Ang maling pagkakahanay ay maaaring magdulot ng hindi pantay na pag-init at maagang pagkasira.

15.2. Non-Destructive Testing (NDT)

--Eddy Current Testing: Tuklasin ang mga bitak sa ibabaw at mga bahid sa ilalim ng ibabaw, lalo na mahalaga para sa mga high-alloy na roll tulad ng ZG40Cr25Ni20Si2.

--Magnetic Particle Inspection (MPI): Ginagamit para sa pag-detect ng surface at near-surface discontinuities sa ferromagnetic na materyales.

--Liquid Penetrant Inspection (LPI): Epektibo para sa pagtukoy ng mga depekto na nakakasira sa ibabaw, lalo na sa mga dulo ng kampana ng roll.

15.3.Materyal na Sertipikasyon

--Chemical Analysis: Tinitiyak ng pagsusuri ng spectrometer na ang komposisyon ng haluang metal ay nakakatugon sa mga detalye (hal., Cr ≥ 25% para sa ZG40Cr25Ni20Si2).

--Mechanical Testing: Ang tensile strength, yield strength, at elongation tests ay nagpapatunay na ang roll ay makakayanan ng operational load (hal., tensile strength ≥ 588 MPa para sa ZG40Cr25Ni20Si2).

16. Kaligtasan at Pagsunod

Ang pagtiyak ng ligtas na operasyon at pagsunod sa regulasyon ay pinakamahalaga.

--Kaligtasan sa Mekanikal: Ipatupad ang mga pamamaraan ng lockout/tagout (LOTO) sa panahon ng mga pagbabago sa roll. Tiyaking nababantayan ang lahat ng umiikot na bahagi.

--Thermal Safety: Gumamit ng thermal shielding at wastong PPE kapag nagtatrabaho malapit sa high-temperature roll.

--Regulatory Standards: Sumunod sa mga magkakatulad na pamantayan (hal., ISO 9001 para sa kalidad, ISO 14001 para sa pamamahala sa kapaligiran) at mga lokal na regulasyon sa kaligtasan.

17. Mga Madalas Itanong (FAQ)

T: Pwede bang ayusin o ayusin ang mga furnace roll?
A: Oo, maraming supplier ang nag-aalok ng mga serbisyo sa refurbishment kung saan ang mga pagod na rolyo ay nire-machined o muling pinahiran upang maibalik ang katumpakan ng dimensional at surface finish.

Q: Ano ang pagkakaiba sa pagitan ng water-cooled roll at high-alloy roll?
A: Ang mga roll na pinalamig ng tubig ay ginagamit ng mga panloob na channel ng tubig upang mawala ang init, na ginagamit sa paggamit ng mga haluang metal na mas mura ngunit nagagawa ng isang kumpletong sistema ng paglamig. Ang mga high-alloy na roll ay umaasa sa intrinsic heat resistance ng materyal, na nagpapasimple sa disenyo ng furnace ngunit kadalasan sa mas mataas na halaga ng materyal.

Q: Mayroon bang mga karaniwang sukat para sa mga furnace roll?
A: Bagama't may mga karaniwang sukat (hal., Φ60mm, Φ200mm, Φ500mm), karamihan sa mga manufacturer ay maaaring gumawa ng mga custom na laki upang magkasya sa mga partikular na configuration ng furnace.

T: Paano ko masisiguro na ang roll ay umaangkop sa aking kasalukuyang pugon?
A: Bigyan ang supplier ng mga detalyadong detalye, kabilang ang mga sukat ng baras, disenyo ng takip ng dulo, at ang eksaktong haba ng roll at diameter na kinakailangan para sa iyong modelo ng furnace.

18. Mga Umuusbong na Teknolohiya at Mga Trend sa Hinaharap

Ang industriya ng furnace roll ay umuunlad na may mga inobasyon sa additive manufacturing (AM), smart coatings, at real-time na pagsubaybay.

18.1.Additive na Paggawa ng Mga Istraktura ng Paglamig

Kumplikadong Panloob na Pagpapalamig: Nililimitahan ng tradisyunal na pag-cast ang geometry ng channel sa paglamig sa mga simpleng hugis. Ang additive na pagmamanupaktura (hal., Selective Laser Sintering ng mga ceramics) ay nagbibigay-daan sa mga multi-wall, tulad ng sala-sala na mga cooling channel na nagpapahusay sa pagkawala ng init.
Mga Materyales: Ang umuusbong na paggamit ng mga preceramic polymer (hal., polysiloxanes) na nagko-convert sa SiOC o SiCN ceramics pagkatapos ng sintering, na nag-aalok ng mataas na temperatura na katatagan at pinasadyang thermal conductivity.
Mga Benepisyo: Pinahusay na nagpapabuti sa paglamig, pagbabawas ng timbang, at gumagawa ng mga cavity ng sensor para sa naka-embed na pagsubaybay sa temperatura.

18.2.Smart Coatings sa Surface Engineering

Self-Healing Ceramics: Pagbuo ng mga coatings na maaaring kusang mag-repair ng mga micro-crack sa mataas na temperatura, na nagpapahaba ng buhay ng roll sa mga oxidative na kapaligiran.
Low-Friction Nanocoatings: Application ng nanostructured TiAlN o DLC (Diamond-Like Carbon) coatings upang mabawasan ang pagkasira sa mga roll-to-roll na proseso na kinasasangkutan ng mga maselang substrate tulad ng flexible electronics.
Thermal Barrier Coatings (TBCs): Advanced YSZ (Yttria-Stabilized Zirconia) based TBCs na inilapat sa panlabas na ibabaw upang mabawasan ang pagkawala ng init at protektahan ang pinagbabatayan na haluang metal mula sa thermal shock.
