Paano Gumagana ang Radiant Tube Heater?

Kung pinamamahalaan mo ang isang malaking bodega, isang hangar ng sasakyang panghimpapawid, o isang abalang sahig ng pabrika, malamang na naglakad ka sa ilalim ng mga ceiling-hung heating system at napansin na ang ilang espasyo ay uminit kaagad habang ang iba ay nanlamig pa rin sa taas ng ulo katagal nang nairehistro ng thermostat ang target na temperatura. Ang pagkakaibang iyon ay kadalasang bumababa sa kung paano inihahatid ang init. A nagliliwanag na pampainit ng tubo hindi gumagana sa pamamagitan ng pag-ihip ng mainit na hangin. Sa halip, nagpapadala ito ng enerhiya pababa, tulad ng sikat ng araw, nagpapainit sa sahig, kagamitan, at mga tao muna. Ipinapaliwanag ng artikulong ito kung paano gumagana ang isang radiant tube heater nang sunud-sunod, kung bakit ito mahalaga para sa pagpapahusay ng enerhiya, at kung saan ang parehong pisikal na prinsipyo ay lumalabas sa hinihingi na mga pang-industriyang furnace na kapaligiran.

Paano Gumagana ang Radiant Tube Heater: Ang Pangunahing Prinsipyo sa Pagpapatakbo

Ang Mga Pangunahing Bahagi na Gumagawa Nito

Bago maglakad sa operating sequence, nakakatulong na malaman ang mga pisikal na bahagi sa loob ng karaniwang gas-fired system. Ang karaniwang radiant tube heater na ginagamit para sa pagpapainit ng mga gusali ay may kasamang burner box kung saan naghahalo at nag-aapoy ng gasolina at hangin, isang heat-resistant na metal radiant tube na nagdadala ng mainit na combustion gas, isang highly reflective shield sa itaas ng tube upang i-redirect ang pataas na radiation pabalik sa sahig, isang fan o blower system sa isang dulo, control switch system sa isang dulo, control switch system sa isang dulo, control switch system. elektrod. Ang buong pagpupulong ay tumatakbo nang pahalang ilang talampakan sa ibaba ng kisame, kadalasang sinuspinde ng mga kadena o bracket, na nakaanggulo sa isang dulo upang payagan ang condensation na maubos.

Hakbang-hakbang na Proseso: Mula sa Pagsunog hanggang sa Kumportableng Init

Ang totoong sagot sa "paano gumagana ang isang radiant tube heater" ay makikita sa isang predictable na hanay ng mga kaganapan, lahat ay nangyayari sa loob ng ilang segundo ng isang termostat na tawag:

• Ignition sa loob ng burner box. Ang natural na gas o propane ay humahalo sa combustion air sa isang kinokontrol na ratio. Ang ignition electrode ay sunog, at isang matatag na apoy ay nagtataglay sa loob ng burner na dulo ng tubo. Ang mga temperatura ng maubos na gas sa mga yunit ng pampainit ng gusali ay karaniwang bumabagsak sa pagitan ng 400°C at 900°C, depende sa bilis ng pagpapaputok at haba ng tubo.
• Umiinit ang dingding ng metal tube. Ang mainit na gas ng pagkasunog ay naglalakbay sa haba ng tubo, na naglilipat ng enerhiya sa loob ng dingding sa pamamagitan ng convection at nakikipag-ugnayan sa apoy. Ang materyal na tubo — kadalasang aluminized o heat-resistant na haluang metal — ay sumisipsip ng enerhiyang iyon at naglalabas nitong palabas.
• Ang infrared radiation ay umaalis sa ibabaw. Ang isang mainit na ibabaw ng tubo ay naglalabas ng electromagnetic na enerhiya sa infrared spectrum. Ang radiation na ito ay naglalakbay sa mga tuwid na linya sa himpapawid, halos walang nawawalang enerhiya sa hangin mismo. Hindi ito naghihintay para sa isang fan na itulak ang init sa buong silid.
• Ang mga bagay at sahig ay sumisipsip ng enerhiya. Kapag ang mga infrared ray ay tumama sa kongkretong sahig, ibabaw ng makina, mga rack ng imbakan, at mga tao, ang enerhiya ay nagiging init sa mga ibabaw na iyon. Ang temperatura ng sahig ay tumataas, na nagiging isang malaking radiator na may mababang temperatura.
• Ang pangalawang re-radiation ay nagpapainit sa sinasakop na sona. Ang mga pinainit na ibabaw ay dahan-dahang naglalabas ng init pabalik sa nakapaligid na hangin sa pamamagitan ng convection at lower-temperature radiation. Ang resulta ay isang heat reservoir na puro malapit sa sahig, kung saan ang mga tao ay talagang nagtatrabaho, sa halip na isang makapal na layer ng mainit na hangin na nakulong sa ilalim ng bubong.

Ang isang mahalagang pisikal na konsepto dito ay ang thermal stratification. Sa forced-air heating, ang mainit na hangin ay tumataas at nag-iipon sa kisame, na ginagawang madali ang temperatura sa pagitan ng bubong at sahig na 10°C hanggang 15°C sa matataas na gusali. Ang mga radiant tube heaters ay lumalampas sa problemang ito dahil hindi sila umaasa sa hangin bilang pangunahing daluyan ng paglipat ng init. Karaniwang binabanggit ng mga ulat sa industriya ang pagtitipid sa gastos sa pagpapatakbo na 30% hanggang 50% sa mga sistema ng mainit-init sa mga espasyong may taas na kisame na higit sa 6 na metro, higit sa lahat ay dahil sa nabawasang pagkalugi sa stratification. Ang pangalawang pisikal na konsepto na dapat pansinin ay ang ugnayang Stefan-Boltzmann: ang radiated power ay lumalaki sa ikaapat na kapangyarihan ng absolute surface temperature. Kapag ang tubo ay tumatakbo nang mas mainit, ang nagliliwanag na output ay tumataas nang husto, kaya naman pareho ang pagpili ng materyal at kapal ng tubo para sa pare-parehong pagganap.

Pull-Through vs. Push-Through: Direksyon ng Airflow at Flame Shape

Kapag tinukoy ang isang system, makakatagpo ka ng dalawang configuration ng burner. Sa isang pull-through na disenyo, ang exhaust fan ay nakaupo sa tapat na dulo ng tubo mula sa burner, na hinihila ang combustion gas sa buong haba. Pinapalawak nito ang apoy sa ibaba ng tubo, na gumagawa ng mas pantay na profile ng temperatura sa buong nagliliwanag na ibabaw. Sa isang push-through na disenyo, ang blower ay nakaupo sa dulo ng burner, na itinutulak ang air-fuel mixture sa tubo. Karaniwan itong lumilikha ng mas mainit na zone malapit sa burner at mas malamig na zone papunta sa dulo ng tambutso. Bagama't gumagana ang parehong diskarte, ang mga pull-through system ay may posibilidad na umangkop sa mas mahabang pagtakbo ng tubo at mga application kung saan mahalaga ang pagkakasakop ng pare-parehong sahig, habang ang mga push-through na system ay maaaring maging mas simple upang maibulalas sa ilang partikular na layout ng gusali. Ang pag-unawa sa pagkakaibang ito ay nakakatulong kapag sinusuri kung ano ang ibig sabihin ng radiant tube heater working principle para sa iyong partikular na floor plan at mga kinakailangan sa pamamahagi ng init.

Bakit Napakahusay ng Radiant Tube Heaters sa High-Bay at Tall Spaces

Ang kalamangan sa pagpapatakbo ay nagiging halata sa sandaling ihambing mo kung ano ang pinainit. Pinapainit ng unit heater o warm-air blower ang buong volume ng hangin mula sa sahig hanggang sa kisame, nawawala ang malaking bahagi ng enerhiya sa hindi nagamit na itaas na espasyo. Direktang tina-target ng isang radiant tube heater ang inookupahang zone. Ang mga sahig, makinarya, at workbench ay sumisipsip ng infrared radiation at nagiging thermal storage mass, habang ang hangin mismo ay nananatiling mas mababa sa antas ng paghinga. Dahil ang mainit na hangin ay hindi pinipilit na tumaas, ang gradient ng temperatura mula sa sahig hanggang sa kisame ay nananatiling patag - kadalasan ay 1°C hanggang 3°C ang pagkakaiba lamang. Iyon ay isinasalin sa mas mababang pagkonsumo ng gasolina, mas maiikling oras ng pagbawi pagkatapos magbukas ng mga pintuan ng bay, at mas pare-parehong kaginhawahan sa malalaking bukas na lugar. Sinusuportahan din ng mga prinsipyo ang kontrol na nakabatay sa zone: maaari mo lamang sunugin ang mga tubo sa itaas ng mga okupado na workstation habang iniiwan ang mga hindi nagamit na mga pasilyo o mga seksyon ng imbakan sa mas mababang temperatura sa background.

Pagpili ng Materyal: Bakit Mahalaga ang High-Temperature Alloys para sa Radiant Tubes

Hindi lahat ng metal tube ay humahawak ng tuluy-tuloy na mataas na temperatura na pagbibisikleta sa parehong paraan. Sa mga yunit ng pagpainit ng gusali, ang mga temperatura ng pagpapatakbo ng tubo ay karaniwang umaabot sa 400°C hanggang 600°C, at sa mga kapaligirang pang-industriya na furnace na ang bilang ay maaaring umakyat sa 900°C. Sa mga temperaturang ito, ang ordinaryong carbon steel ay mabilis na nag-oxidize, nawawalan ng structural strength, at maaaring mabigo sa pamamagitan ng creep deformation - isang mabagal na pag-inat at pagnipis na bumibilis sa ilalim ng thermal stress. U-shaped radiant tubes para sa furnace system umaasa sa mga haluang metal na lumalaban sa init na naglalaman ng chromium, nickel, at silicon upang makabuo ng isang siksik, nakadikit na layer ng oxide sa ibabaw ng tubo. Ang proteksiyon na sukat na ito ay lumalaban sa karagdagang oksihenasyon at carburization, na nagpapadala ng nagpapahaba ng buhay ng serbisyo.

Wholesale U-Shaped Radiant Tube Manufacturer, Exporter Company Ang Jiangsu Huaye Technology Co., Ltd ay gumagawa ng China na hugis-U na radiant tube at kumpanyang exporter ng radiant tube na hugis-U, Kami ay custom at w... Tingnan ang Produkto →

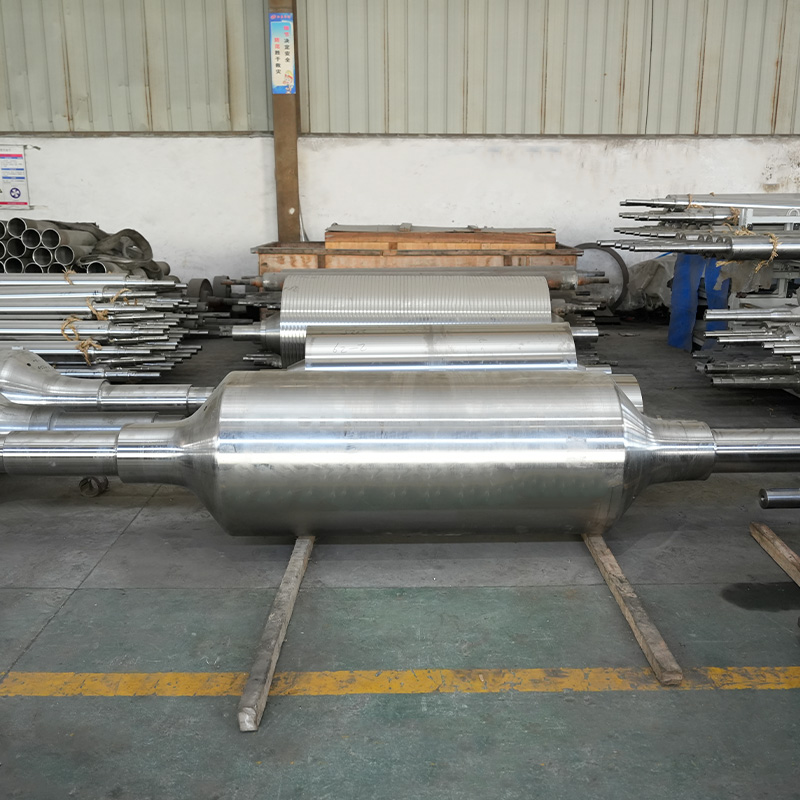

Mahalaga rin ang paraan ng paggawa. Ang centrifugal casting ay gumagawa ng pinong, direksiyon na pinatigas na istruktura ng butil na may mas kaunting mga panloob na void kaysa sa static na paghahagis, na nagbibigay sa tubo ng mas mahusay na thermal fatigue resistance sa ilalim ng paulit-ulit na pag-init at paglamig. Ang surface emissivity ng tube — ang nagpapalabas ng enerhiya nang mahusay — ay nagbabago sa paglipas ng panahon habang nabubuo ang layer ng oxide, at naiimpluwensyahan ng komposisyon ng haluang metal kung gaano katatag ang emissivity na iyon sa libu-libong oras ng pagpapatakbo. Sa mga agresibong atmosphere na naglalaman ng sulfur-bearing gas o carbon-rich furnace environment, ang pagpili ng materyal ay nagiging mas kritikal. Ang pagpili ng tamang grado ng high-temperature alloy ay nagpapanatili sa radiant tube heating system na patuloy na gumagana habang iniiwasan ang mga hindi planadong shutdown. Ang mga operator ng industriya ng furnace na naganap ng mas mahabang agwat ng pagpapalit ay madalas na tumitingin nang mas malalim. mataas na temperatura haluang metal castings upang itugma ang kimika ng tubo sa partikular na kapaligiran ng proseso at profile ng temperatura.

Mga Manufacturer ng High-Temperature Alloy Castings, Exporter Company Ang Jiangsu Huaye Technology Co., Ltd ay China high-temperature alloy castings manufacturers at high-temperature alloy castings exporter com... Tingnan ang Produkto →

Mula sa Pagbuo ng Heat hanggang sa Mga Industrial Furnace: Dalawang Magkaibang Mundo para sa Radiant Tubes

Ang parehong pisikal na prinsipyo sa pagtatrabaho — magsunog ng gasolina sa loob ng isang selyadong metal na tubo at hayaan ang mainit na ibabaw na magpalabas ng enerhiya — nagpapagana ng mga kagamitan na medyo kakaiba sa isang warehouse heater. Sa tuluy-tuloy na strip annealing lines, galvanizing furnace, at heat treatment operations, ang radiant tubes ay nagbibigay ng tumpak na kontrolado, localized na pag-init nang hindi inilalantad ang steel strip o workpieces sa combustion byproducts. Mga pagpipilian sa hugis-W na radiant tube at mga multi-leg na configuration ay nagpapataas ng radiant path na haba sa loob ng compact furnace envelope, na nagpapahusay sa pagkakapareho ng temperatura sa lapad ng strip. Ang mga furnace radiant tube na ito ay regular na gumagana sa pagitan ng 800°C at 1200°C, na mas mataas sa karaniwang temperatura ng pag-init ng gusali, at dapat nilang labanan ang carburizing o oxidizing atmospheres na sisira sa mga metal na mas mababa ang grado sa loob ng ilang linggo.

Pakyawan W-Type Radiant Tube Manufacturer, Exporter Company Ang Jiangsu Huaye Technology Co., Ltd ay China W-type radiant tube manufacturer at W-type radiant tube exporter company, Kami ay custom at buong... Tingnan ang Produkto →

Maraming pagkakaiba ang naghihiwalay sa dalawang pamilya ng aplikasyon. Ang mga Industrial furnace tube ay hindi gaanong mahigpit na kontrol sa pamamahagi ng temperatura sa dingding - ang mga hot spot ay maaaring makapinsala sa produkto o paikliin ang buhay ng tubo. Ang mga materyales ay dapat na tiisin ang mabilis na mga thermal transient sa panahon ng pagsisimula at paglamig ng furnace, at ang sistema ng suporta sa tubo ay dapat na nadagdagan ang thermal expansion nang hindi lumilikha ng mga mekanikal na epekto ng stress. Ang pagtatayo ng mga sistema ng pag-init, sa kabilang banda, ay inuuna ang pagtaas ng gasolina, mababang gastos sa pag-install, at pare-parehong ginhawa sa antas ng sahig sa malalaking open span. Ang parehong mga application ay nakasalalay sa parehong infrared radiation physics, ngunit ang mga desisyon sa engineering sa paligid ng mga materyales, hugis, at diskarte sa kontrol ay nag-iiba nang husto habang tumataas ang mga kinakailangan sa temperatura at proseso.

Mga Karaniwang Isyu sa Radiant Tube Heater at Pagsusuri sa Pagpapanatili

Kahit na ang isang mahusay na resulta sa sistema ay nakamit ng regular na pansin. Kasama sa kanilang madalas na problemang nararanasan ng mga maintenance team ang:

• Ignition lockout. Sinusubukan ng system na lumiwanag ngunit natatanggal. Ang karaniwang mga salarin ay isang marumi o basag na ignition electrode, hindi sapat na presyo ng supply ng gas, o isang sira na air proving switch na hindi nakakakita ng pagtakbo ng blower. Ang isang simpleng visual na inspeksyon ng electrode gap at ceramic insulator ay kadalasang nalulutas ang isyu.
• Hindi kumpletong pagkasunog. Ang mga deposito ng uling sa labas ng tubo o ang nananatiling amoy ng gasolina ay nagmumungkahi ng problema sa ratio ng hangin-sa-gas. Ang mga masaganang mixture ay nag-aaksaya ng gasolina at maaaring magdeposito ng carbon sa loob ng tubo, na binabawasan ang paglipat ng init at pinabilis ang kaagnasan.
• Pagkasira ng ibabaw ng tubo. Ang pag-umbok, pag-crack, o matinding pag-scale sa tube body ay nagpapakita ng sobrang init o hindi pagkakatugma ng materyal sa operating environment. Ang mga regular na inspeksyon - lalo na malapit sa pinakainit na burner-end zone - ay nakakakuha ng mga maagang palatandaan bago mangyari ang pagkalagot ng tubo.
• Ang kontaminasyon ng reflector. Ang alikabok, ambon ng langis, o mga debris ng proseso sa pinakintab na reflector surface ay humahampas pababa sa nagliliwanag na output. Ang paglilinis ng mga reflector sa mga naka-iskedyul na pagsasara ay nagpapanumbalik ng kahusayan nang walang anumang kapalit na kagamitan.

Ang pag-iingat ng log ng hitsura ng apoy, kondisyon sa ibabaw ng tubo, at mga pagbabasa ng pagsusuri sa pagkasunog ay nakakatulong na mahulaan ang mga cycle ng pagpapalit ng tubo sa halip na mag-react sa isang hindi inaasahang pagkabigo sa panahon ng peak heating season.

Ano ang Dapat Tandaan Tungkol sa Operasyon at Pagpili ng Radiant Tube Heater

Ang pag-unawa sa kung paano gumagana ang isang radiant tube heater ay nililinaw kung bakit naiiba ang pagganap ng teknolohiyang ito kaysa sa mga nakasanayang warm-air system. Ang pagkasunog ay nagpapainit sa dingding ng tubo. Ang mainit na ibabaw ay naglalabas ng infrared na enerhiya sa mga sahig, makinarya, at mga nakatira. Ang mga ibabaw na iyon ay sumisipsip, nag-iimbak, at dahan-dahang nagpapalabas ng init sa sinasakop na zone, pinuputol ang stratification ng temperatura at pag-aaksaya ng enerhiya. Sa matataas na gusali, ang pagpapahusay sa pagpapahusay ay masusukat at mahusay na dokumentado. Sa mga pangindustriyang furnace, ang parehong prinsipyo — na tumpak gamit ang mga haluang metal na lumalaban sa init, na paghahagis, kinokontrol na katatagan ng kapaligiran — ay nagbibigay-daan sa tuluy-tuloy na nagtatakda ng strip at paggamot sa init sa matinding temperatura. Sinusuri mo man ang isang solusyon sa pagpapainit ng mga gusali o pagtukoy ng mga tubo para sa isang galvanizing line furnace, ang pagpili ng materyal, hugis ng tubo, at pagsasaayos ng airflow ay nagtuturo ng humuhubog sa pagganap at mahabang buhay. Para sa isang mas detalyadong pagtingin sa mga uri ng mga uri at mga opsyon sa materyal na nagtuturo sa mundo ng aplikasyon, basahin ang aming detalyadong gabay sa mga nagliliwanag na tubo .
