Ano ang petrochemical casting?

Paghahagis ng petrochemical ay ang proseso ng paggawa ng mga bahaging metal — pangunahin mula sa mga haluang metal na may mataas na temperatura, mga bakal na lumalaban sa init, at mga superalloy na lumalaban sa kaagnasan — partikular na inengineered upang makayanan ang matinding thermal, mekanikal, at mga kemikal na kondisyon na makikita sa mga planta ng kabuuang petrochemical, refinery, at mga sangkap sa pagmamanupaktura ng kemikal. Binubuo ng mga casting na ito ang structural at functional backbone ng mga kagamitan tulad ng cracking furnace tubes, radiant coils, catalyst supports, valve body, pump housings, at pipeline fittings na patuloy na gumagana sa mga temperatura mula 600°C hanggang lampas 1,100°C sa ilalim ng agresibong corrosive media.

Hindi tulad ng general-purpose casting, ang mga petrochemical casting ay dapat matugunan ang mahigpit na mga pamantayan ng materyal na may kaugnayan sa creep resistance, oxidation resistance, carburization resistance, at thermal fatigue life — mga katangian na nakakamit sa pamamagitan ng maingat na piniling mga komposisyon ng haluang metal, kontroladong pandayan, at post-cast heat treatment. Ang pag-unawa sa kung ano ang petrochemical casting, kung paano ito ginawa, at kung anong materyal na pagpipilian ang magagamit ay mahalaga para sa mga inhinyero, operator ng halaman, at mga kasanayan sa pagkuha na responsable para sa pagiging maaasahan ng imprastraktura ng refinery at chemical plant.

Bakit Nangangailangan ang mga Petrochemical Plant ng Mga Espesyal na Casting

Ang operating environment sa loob ng isang petrochemical facility ay kabilang sa pinakamasakit na nararanasan ng anumang engineered material. Ang mga furnace tube sa ethylene crackers, halimbawa, ay umiikot sa pagitan ng ambient at process temperature na lumalampas 1,050°C maraming beses bawat taon sa panahon ng decoking operations. Ang mga tubo ng steam reformer sa mga planta ng produksyon ng hydrogen ay nagpapanatili panloob na presyo ng 20-40 bar sa mga metal na temperatura sa itaas 900°C para sa tuluy-tuloy na pagtakbo ng 50,000 hanggang 100,000 na oras sa kanilang buhay ng disenyo.

Ang karaniwang carbon steel o low-alloy steel castings ay hindi makakaligtas sa mga kundisyong ito. Ang mga mode ng pagkabigo na dapat labanan ng mga petrochemical casting ay kinabibilangan ng:

• Gumapang — mabagal, nakadepende sa oras na pagpapapangit sa ilalim ng matagal na stress sa mataas na temperatura. Ang creep rupture ay ang pangunahing paglabas na naglilimita sa buhay para sa mga furnace tube.
• Oksihenasyon — reaksyon ng ibabaw ng metal na may oxygen sa mataas na temperatura, na bumubuo ng mga kaliskis ng oxide na bumubulusok at naglalantad ng sariwang metal. Ang mga pagdaragdag ng nikel at chromium ay bumubuo ng mga proteksiyon na Cr₂O₃ at NiO na kaliskis na nagpapabagal sa prosesong ito.
• Carburization — ang pagsipsip ng carbon mula sa proseso ng hydrocarbon ay dumadaloy sa alloy matrix, na nakakasira sa metal at nagdudulot ng sakuna na bali. Ang mga pagdaragdag ng silikon (1–2.5%) sa centrifugally cast tube alloy ay nagpapababa ng mga rate ng carburization.
• Sulfidation — pag-atake ng hydrogen sulfide (H₂S) at sulfur vapor na karaniwan sa mga stream ng refinery, na bumubuo ng mga low-melting sulfide phase na nagpapabilis sa pagkawala ng metal.
• Thermal na pagkapagod — pag-crack mula sa paulit-ulit na thermal cycling na bumubuo ng differential expansion stresses sa pagitan ng mainit na ibabaw at mas malamig na core ng isang casting.
• Erosion-corrosion — pinagsamang mekanikal na pagkasira at pag-atake ng kemikal mula sa high-velocity fluid stream na nagdadala ng mga catalyst particle, buhangin, o corrosive na likido.

Ang bawat isa sa mga epektong ito ng degradasyon ay nangyayari ng isang partikular na pagtugon sa haluang metal at proseso ng paghahagis — kaya naman ang petrochemical casting ay isang natatanging disiplina sa loob ng mas malawak na larangan ng foundry engineering.

Mga Core Alloy System na Ginamit sa Petrochemical Casting

Ang pagpili ng haluang metal para sa isang petrochemical casting ay hinihimok ng partikular na kumbinasyon ng temperatura, presyo, fluid chemistry, at antas ng buhay ng serbisyo. Ang nangingibabaw na mga pamilya ng haluang metal ay:

Heat-Resistant Cast Stainless Steels (HK, HP, at Mga Binagong Grado)

Ang HK-40 alloy (25Cr-20Ni) ay ang workhorse ng steam reformer at ethylene cracker tubes sa loob ng mga dekada. Nag-aalok ito ng mahusay na paglaban sa oksihenasyon hanggang sa 1,050°C at sapat na creep strength para sa moderate-duty applications. Ang HP grade (26Cr-35Ni) ay nagpapalawak ng performance envelope na ito; Ang mga haluang metal na binago ng HP na may mga karagdagang niobium (Nb), titanium (Ti), o tungsten (W) ay higit na nagpapabuti sa buhay ng creep rupture sa pamamagitan ng 30–50% kumpara sa karaniwang HP sa pamamagitan ng pag-ulan ng mga stable carbide phase sa austenite matrix.

Ang mga haluang metal na ito ay karaniwang ginagawa ng centrifugal casting para sa mga pantubo at static na paghahagis para sa mga kabit, manifold, at mga kahon ng header.

Nickel-Base Superalloys

Para sa pinakahinihingi na mga aplikasyon ng petrochemical — mga bahagi ng compressor na pinapagana ng gas turbine, mga panloob na balbula na may mataas na temperatura, at mga grid ng suporta ng katalista na tumatakbo sa itaas ng 1,100°C — ang mga superalloy na base sa nikel ay nagbibigay ng kumbinasyon ng lakas at paglaban sa oksihenasyon. Ang mga haluang metal sa klase na ito ay karaniwang naglalaman 60–75 wt% nickel na may mga karagdagang chromium (15–22%), kobalt, molibdenum, aluminyo, at titanium. Ang γ′ (gamma-prime) precipitate phase ay nagbibigay sa mga haluang ito sa kanilang pambihirang lakas sa mataas na temperatura.

Ang investment casting (lost-wax process) ay ang nangingibabaw na ruta ng pagmamanupaktura para sa kumplikadong nickel superalloy na mga bahagi ng petrochemical dahil makakamit nito ang manipis na mga pader, panloob na mga daanan, at mahigpit na pagpapaubaya na hinihingi ng geometry.

Mataas-Chromium Iron at Steel Alloys

Ang mga bahagi ay pangunahing napapailalim sa pagsusuot at katamtamang temperatura — catalyst bed support grids, cyclone separator sa fluid catalytic cracking (FCC) units, slide valves — ay kadalasang ibinubuhos mula sa mga high-chromium na iron (25–30 wt% Cr) o wear-resistant steels. Ang mga materyales na ito ay naghahatid ng katigasan ng HRC 55–65 at mahusay na panlaban sa abrasive erosion habang nananatiling cost-effective para sa malalaking cross-section castings.

Cobalt-Base Alloys

Ang mga kobalt-base na haluang tulad ng mga nasa pamilyang Stellite ay nag-aalok ng higit na mahusay na sulfidation at mainit na paglaban sa kaagnasan kumpara sa mga nickel-base alloy sa katumbas ng temperatura. Ginagamit ang mga ito para sa mga valve seat, nozzle, at wear-contact surface sa refinery service kung saan ang mga sulfur-bearing stream ay mabilis na magpapababa ng nickel alloys.

Mga Proseso ng Casting na Inilapat sa Petrochemical Component Manufacturing

Tinutukoy ng geometry, haluang metal, dami ng produksyon, at dimensional tolerance ng isang petrochemical casting kung aling proseso ng pandayan ang pinakaangkop. Ang apat na proseso na pinaka-malawakang ginagamit ay:

Sentrifugal Casting

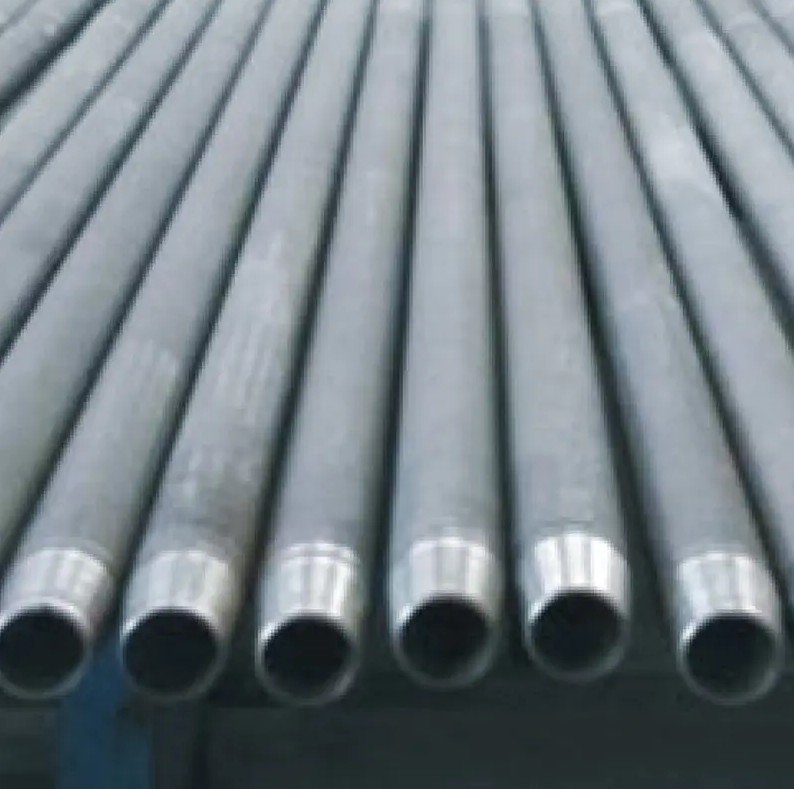

Ang centrifugal casting ay ang nangingibabaw na proseso para sa paggawa ng cylindrical tubular petrochemical components: furnace tubes, radiant tubes, reformer tubes, at transfer line fittings. Ang tinunaw na haluang metal ay ibinubuhos sa isang umiikot na amag; centrifugal force - karaniwan 60–100 g — itinutulak ang metal laban sa dingding ng amag, pinalalabas ang mga slag, oxide, at gas inclusions patungo sa butas kung saan maaari silang maalis sa makina.

Ang resulta ay isang tubo na may a siksik, direksyon na solidified microstructure sa OD (mainit na mukha) at isang mas malinis, mas homogenous na istraktura sa ID. Pagkakapareho ng kapal ng pader ng ±5% ay regular na nakakamit. Ang haba ng tubo hanggang 6 na metro at ang mga OD mula 50 mm hanggang 600 mm ay maaaring gawin sa isang pagbuhos.

Investment Casting (Lost-Wax Process)

Ang investment casting ay gumagawa ng malapit-net-shape petrochemical castings na may pambihirang dimensional na katumpakan — linear tolerances ng ±0.1 hanggang ±0.3 mm ay makakamit - at mahusay na ibabaw na tapusin (Ra 1.6–6.3 µm bilang-cast). Ang proseso ay perpekto para sa mga kumplikadong geometries: burner nozzles, swirl vanes, turbine-driven impellers, at instrument fittings na mangangailangan ng malawak na machining kung ginawa ng ibang pamamaraan.

Ang wax pattern ng component ay pinahiran ng ceramic slurry sa maraming layer (karaniwang 7-12 layers) para makabuo ng shell mold. Ang wax ay natutunaw, ang shell ay pinaputok sa ceramic hardness, at ang haluang metal ay inihagis sa ilalim ng vacuum o kinokontrol na kapaligiran upang maiwasan ang oksihenasyon ng mga reaktibong elemento ng alloying tulad ng aluminyo at titanium.

Paghahagis ng Buhangin

Para sa malalaking, medyo simpleng petrochemical casting — valve body, pump casings, manifold blocks, at malalaking flanges — ang sand casting ay nananatiling pinakamatipid sa proseso. Ang berdeng buhangin, furan resin-bonded na buhangin, o ceramic sand molds ay tumanggap ng malawak na hanay ng mga haluang metal at bahaging timbang mula ilang kilo hanggang ilang tonelada. Ang mga dimensional na tolerance ay mas malawak kaysa sa investment casting (karaniwan CT8–CT12 bawat ISO 8062 ), ngunit ito ay katanggap-tanggap para sa mga katawan na nagpapanatili ng presyo na makikina sa mga kritikal na ibabaw.

Static Gravity Casting sa Permanent Molds

Ang ilang medium-volume na petrochemical casting - mga standard pipe fitting, reducer, at elbow sa heat-resistant alloys - ay ginawa sa permanenteng metal molds (graphite o machined steel) sa pamamagitan ng pagbuhos ng gravity. Ang permanenteng paghahagis ng amag ay nagbibigay ng mas mabilis na rate ng paglamig kaysa sa paghahagis ng buhangin, na gumagawa ng mas pinong laki ng butil at medyo mas mahusay na mga katangian ng makina, na may katamtamang puhunan sa tooling kumpara sa mga investment casting dies.

Mga Pangunahing Produkto sa Pag-cast ng Petrochemical at ang Mga Paggana Nito

Ang sumusunod na pinakamataas na serbisyo ay nagbubuod sa halagang kategorya ng produkto ng petrochemical casting, ang kanilang mga tipikal na alloys, mga kondisyon ng casting, at mga proseso ng casting:

Ang Proseso ng Paggawa ng Petrochemical Casting: Hakbang sa Hakbang

Ang paggawa ng de-kalidad na petrochemical casting ay nagsasangkot ng mahigpit na pagkakasunud-sunod ng engineering, metalurhiko, at kalidad ng mga hakbang. Ang isang karaniwang daloy ng trabaho mula sa resibo ng order hanggang sa pagpapadala ay nagpapatuloy tulad ng sumusunod:

1. Disenyo ng materyal at haluang metal — ang komposisyon ng haluang metal ay tinukoy batay sa temperatura ng serbisyo, kapaligiran ng likido, presyo ng disenyo, at istraktura ng buhay ng disenyo. Na-verify ang komposisyon ayon sa mga detalye ng gaya ng ASTM A297, ASTM A351, o mga pamantayang pagmamay-ari.
2. Paghahanda ng amag o kasangkapan - para sa centrifugal casting, ang mga bakal na hulma ng tamang diameter ng bore ay inihanda; para sa investment casting, wax injection tooling ay machined; para sa paghahagis ng buhangin, ang mga kagamitan sa pattern ay gawa-gawa.
3. Paghahanda ng singil at pagtunaw — ang mga hilaw na materyales (virgin metals, master alloys, at aprubadong pagbabalik) ay tinitimbang at sinisingil sa induction o electric arc furnace. Ang melt chemistry ay na-verify ng optical emission spectrometry (OES) bago mag-tap.
4. Pagbuhos at solidification — ang na-verify na pagkatunaw ay ibinubuhos sa amag sa ilalim ng kontroladong mga kondisyon (temperatura, bilis, at kapaligiran). Para sa centrifugal casting, ang bilis ng pag-ikot ng amag ay nakatakda upang makamit ang g-force para sa density ng haluang metal at kapal ng pader ng tubo.
5. Shakeout, pagtanggal ng gating, at magaspang na paglilinis — pagkatapos ng solidification at kontroladong paglamig, ang casting ay aalisin mula sa amag, ang mga gate at risers ay pinutol, at ang surface scale ay tinanggal sa pamamagitan ng shot blasting o grinding.
6. Paggamot ng init — karamihan sa mga petrochemical casting ay sumasailalim sa solution annealing (karaniwan 1,050–1,200°C na sinusundan ng mabilis na pawi) upang matunaw ang mga hindi gustong pangalawang yugto at maibalik ang ductility. Ang ilang mga grado ay tumatanggap ng mga paggagamot sa pagtanda upang mapabilis ang pagpapalakas ng mga karbida.
7. Makina — ang mga kritikal na ibabaw (tube bores, flange face, weld end preparations) ay machined sa pagguhit ng mga tolerance. Para sa mga centrifugally cast tubes, ang bore ay kadalasang ginagawang machine upang alisin ang segregated na panloob na layer ng ibabaw.
8. Non-destructive testing (NDT) — sinusuri ang mga casting sa ng radiographic testing (RT), ultrasonic penetrant testing (PT), at magnetic particle testing (MT) kung ang kalidad ng produkto at detalye ng customer.
9. Pagsubok ng presyo ng hydrostatic — tubular na mga produkto ay hydrostatically nasubok sa 1.5 × presyo ng disenyo (o ayon sa naganap na code) upang kumpirmahin ang higpit ng pagtagas at integridad ng istruktura.
10. Dokumentasyon at traceability — ang mga ulat ng materyal na pagsubok (MTRs), mga talaan ng paggamot sa init, mga ulat ng dimensional na inspeksyon, at mga resulta ng NDT ay pinagsama-sama at ibinibigay kasama ng kargamento upang suportahan ang sistema ng pamamahala ng kalidad ng customer.

Mga Kritikal na Pamantayan at Sertipikasyon para sa Mga Petrochemical Casting

Ang mga petrochemical casting na ginagamit sa pressure-bearing service ay dapat sumunod sa mga pamantayang kinikilala sa buong mundo. Ang pinaka-refer ay kinabibilangan ng:

• ASTM A297 — Standard Specification para sa Steel Castings, Iron-Chromium at Iron-Chromium-Nickel, Heat Resistant, para sa General Application. Sumasaklaw sa HF, HH, HK, HP, at HT grade alloys na ginagamit sa furnace tube fittings.
• ASTM A351 / A351M — Mga Casting, Austenitic, para sa Mga Bahaging May Presyon. Sinasaklaw ang CF3, CF8, CF8M, at mga kaugnay na grado para sa mga valve at pressure fitting sa matataas na temperatura.
• ASTM A608 — Centrifugally Cast Iron-Chromium-Nickel High-Alloy Tubing para sa Pressure Application sa Mataas na Temperatura. Ang pangunahing pamantayan para sa centrifugally cast ng HP, HK, at HT furnace tubes.
• ASME BPVC Seksyon II, Bahagi A — Mga pagtutukoy ng materyales na tinutukoy sa pressure vessel at pressure piping code na disenyo, kabilang ang mga pinahihintulutang halaga ng stress para sa mga alloy na lumalaban sa init sa mataas na temperatura.
• NACE MR0175 / ISO 15156 — Mga materyales na gagamitin sa mga kapaligirang naglalaman ng H₂S sa produksyon ng langis at gas; tumutukoy sa mga limitasyon sa katigasan at mga kinakailangan sa kwalipikasyon ng materyal upang maiwasan ang sulfide stress cracking (SSC).
• EN 10295 — European standard para sa heat-resistant steel castings; katumbas ng pamilyang ASTM A297 at malawak na isinangguni para sa mga proyektong refinery sa Europa.
• Pamamahala ng kalidad ng ISO 9001 / ISO/TS - mga sistema ng pamamahala ng kalidad ng pandayan; Ang mga end-user ng petrochemical ay karaniwang nangyayari ng third-party na ISO 9001 certification bilang isang baseline na kwalipikasyon ng supplier.
• PED 2014/68/EU (Pressure Equipment Directive) — para sa mga casting na ibinigay sa mga proyekto ng refinery at kemikal na nakabase sa EU, ang pagmamarka ng CE sa ilalim ng PED ay kinakailangan para sa mga bahagi na nagpapanatili ng presyong higit sa tinukoy na laki at mga limitasyon ng presyo.

Microstructure at ang Papel Nito sa Pagganap ng Petrochemical Casting

Ang pangmatagalang pagganap ng isang petrochemical casting ay natutukoy hindi lamang sa pamamagitan ng kemikal na komposisyon nito ngunit sa pamamagitan ng microstructure na nabubuo sa panahon ng solidification at heat treatment. Ang mga pangunahing tampok na microstructural at ang kanilang kahalagahan sa engineering ay kinabibilangan ng:

Morpolohiya at Pamamahagi ng Carbide

Sa mga haluang metal ng HP at HK, ang mga chromium carbide (M₂₃C₆) ay namuo sa mga hangganan ng butil sa panahon ng solidification at serbisyo. Ang isang mahusay na naipamahagi, ngunit hindi tuloy-tuloy na carbide network ay nagbibigay ng pagpapalakas ng hangganan ng butil na lumalaban sa kilabot. Gayunpaman, kung ang mga carbide ay bumubuo ng tuluy-tuloy na pelikula sa paligid ng mga hangganan ng butil - isang kondisyon na itinataguyod ng mabagal na paglamig - lumikha sila ng isang malutong na landas para sa intergranular fracture. Ang kontrol sa bilis ng paglamig ng pandayan at temperatura ng pagsusubo ng solusyon ay kritikal sa pagkamit ng ninanais na carbide morphology.

Sukat ng Butil

Para sa mataas na temperatura ng creep resistance, a magaspang na istraktura ng butil (ASTM grain size 1–3) sa pangkalahatan ay mas gusto dahil mas kaunting mga hangganan ng butil ay kinakailangan ng mas kaunting hangganan ng butil na dumudulas sa bawat yunit ng creep deformation. Ang centrifugal casting ay gumagawa ng natural na mas magaspang na butil sa OD (mas mabagal na paglamig laban sa panlabas na molde na mukha) at mas pinong butil sa ID — ang ID grain zone ay kadalasang ginagawang machined away para sa pressure-bearing tube application.

Pagbuo ng Sigma Phase

Sigma (σ) phase, isang brittle intermetallic compound na mayaman sa chromium, iron, at molybdenum, ay maaaring mabuo sa austenitic castings na nakalantad sa mga temperatura sa pagitan ng 600°C sa 900°C para sa pinalawig na mga panahon. Ang pagbuo nito ay binabawasan ang katigasan at ductility nang malaki. Maingat na kontrol sa komposisyon — partikular na nililimitahan ang silicon at pagbabawas ng ferrite content — pinapaliit ang panganib ng pagbuo ng sigma phase sa buhay ng serbisyo ng isang petrochemical casting.

Petrochemical Casting sa Mga Partikular na Segment ng Industriya

Produksyon ng Ethylene at Olefins

Ang mga steam cracking furnace para sa produksyon ng ethylene ay sa mga nag-iisang kinakailangan ng mga centrifugally cast heat-resistant alloy tubes. Maaaring naglalaman ng isang solong ethylene cracker 600 hanggang 1,200 tube assemblies , bawat isa ay binubuo ng maramihang mga seksyon ng centrifugally cast tube na hinangin end-to-end. Ang karaniwang target sa buhay ng disenyo ay 100,000 oras , at pagpapalit ng tubo — isang naka-iskedyul na aktibidad ng pagsasara — ay nakatakdang magkasabay sa iba pang nakaplanong pagpapatuloy upang mabawasan ang pagkawala ng produksyon. Ang mga advanced na HP-Micro alloy na may microalloying na mga karagdagang Nb, Ti, at Zr ay maaaring makamit ang creep rupture life 2-3 beses na mas mahaba kaysa sa karaniwang HP sa katumbas na temperatura ng pagpapatakbo.

Produksyon ng Hydrogen (Steam Methane Reforming)

Sa steam methane reforming (SMR) furnaces, daan-daang reformer tubes na puno ng nickel catalyst ang gumagana sa mga panlabas na temperatura na lampas 950°C at panloob na presyo ng 20–40 bar . Ang mga tubo na ito ay kabilang sa pinakamabigat na load na mga bahagi ng creep sa industriya ng proseso. Ang mga centrifugally cast na HK o HP grade tubes na may kapal ng pader na eksaktong tumugma sa pagkalkula ng disenyo ng stress rupture ang karaniwang solusyon. Kahit na ang maliit na mga paglihis sa komposisyon — halimbawa, isang carbon content na 0.03 wt% na mas mababa sa detalye — ay maaaring mabawasan ang 100,000-hour rupture stress sa 900°C nang 5–8 MPa , isang parusa sa isang disenyong limitado ang stress.

Mga Yunit ng Fluid Catalytic Cracking (FCC).

Ang mga FCC unit sa mga oil refinery ay nagko-convert ng heavy gas oil sa gasolina, diesel, at LPG sa pamamagitan ng pakikipag-ugnayan dito gamit ang mainit na catalyst sa mga temperatura sa paligid. 700–800°C . Ang mga panloob na bahagi — cyclone separator, standpipe, riser termination device, at slide valve — ay sabay-sabay na nakalantad sa mataas na temperatura, nakasasakit na mga partikulo ng catalyst, at mga stream na naglalaman ng sulfur. Ang mga high-chromium iron casting at heat-resistant steel sand castings ay malawakang ginagamit sa buong FCC internals para sa kanilang pinagsamang wear at corrosion resistance.

Thermal Power at Waste Heat Recovery

Higit pa sa mga tradisyunal na planta ng petrochemical, ang mga heat-resistant na casting ay may parehong mahalagang papel sa coal-fired at gas-fired power stations, kung saan ang mga superheater header, turbine casing, at boiler fitting ay gumagana sa mga temperatura hanggang sa 620°C sa 250 bar sa ultra-supercritical (USC) units. Ang creep-resistant na ferritic steels at austenitic alloys na ginagamit sa mga application na ito ay nagbabahagi ng parehong pangunahing prinsipyo ng engineering gaya ng mga petrochemical casting.

Paghahambing ng Petrochemical Casting Alloys: Performance at a Glance

Mga Paraan ng Pagsubok na Hindi Mapanirang para sa Mga Casting ng Petrochemical

Dahil sa kritikal na kaligtasan ng mga petrochemical casting sa pressure-bearing service, ang NDT ay isang kailangang-kailangan na bahagi ng manufacturing at in-service inspection cycle. Ang mga pangunahing pamamaraan at ang mga aplikasyon sa petrochemical castings ay:

• Radiographic Testing (RT) — Ang X-ray o gamma-ray imaging ay nagpapakita ng mga panloob na volumetric na depekto ng porosity, shrinkage cavity, at inclusions. gamit ng ASTM A351 para sa mga pressure casting; Ang pamantayan sa pagtanggap ay tinukoy ng ASTM E446 (mga reference radiograph para sa mga steel casting hanggang 2 pulgada ang kapal).
• Ultrasonic Testing (UT) — Nakikita ng pulse-echo UT ang mga planar defect (bitak, lamination) at maaaring masukat ang kapal ng pader. Ang Phased-array UT (PAUT) ay nagbibigay ng cross-sectional imaging ng centrifugally cast tube walls, pag-detect ng segregation zone at cold shuts sa mga resolution na hindi makakamit gamit ang conventional single-probe UT.
• Liquid Penetrant Testing (PT) — nakakakita ng mga bitin na nakakasira sa ibabaw sa mga non-magnetic na materyales kabilang ang austenitic stainless steel at nickel alloy castings. Ang pagiging madalas sa mga bitak na kasing kitid 1 µm ay makakamit gamit ang fluorescent dye penetrant sa ilalim ng UV illumination.
• Magnetic Particle Testing (MT) — panahon sa ferritic steel castings; nakakakita ng mga bitin sa ibabaw at malapit sa ibabaw gamit ang magnetic flux leakage. Hindi ganap na austenitic o nickel alloy castings.
• Dimensional na Inspeksyon — ang mga coordinate measuring machine (CMMs), laser scanning, at manual gauging ay nagpapatunay na ang kapal ng pader, OD, ID, haba, straightness, at mga dimensyon ng end-preparation ay nakakatugon sa mga kinakailangan sa pagguhit at mga tama na code tolerance.
• Positive Material Identification (PMI) — Kinukumpirma ng X-ray fluorescence (XRF) o optical emission spectrometry (OES) sa na casting surface na ginamit ang tamang alloy — isang kritikal na pagsusuri sa mga multi-alloy foundry kung saan ang paghahalo ng materyal ay maaaring lumitaw sa sakuna sa in-service failure.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer and Factory

Jiangsu Huaye Technology Co., Ltd. ay isang high-tech na negosyo at itinatag na tagagawa ng petrochemical castings na matatagpuan sa Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, na may rehistradong kapital na 34.917 milyong RMB . Dalubhasa ang kumpanya sa paggawa ng mga haluang metal na may mataas na temperatura, mga haluang metal na lumalaban sa pagsusuot sa mataas na temperatura, mga haluang metal na lumalaban sa init na may mataas na temperatura, at mga haluang metal na lumalaban sa kaagnasan sa mataas na temperatura — tiyak na mga pamilyang materyal na hinihiling ng mga aplikasyon ng petrochemical, refinery, at thermal power.

Bilang parehong magagawa ng petrochemical casting at pabrika ng petrochemical casting na nagsisilbi sa mga pandaigdigang merkado, nag-aalok ng Jiangsu Huaye Technology ng kumpletong portfolio ng produkto na tumutugon sa buong spectrum ng mga kinakailangan sa high-temperature na bahagi:

• Superalloy castings sa high-temperature alloy forgings — para sa hinihingi na bahagi ng aerospace, marine, at petrochemical pressure.
• Three-roll six-arm assemblies — precision cast assemblies na ginagamit sa tube at strip processing lines.
• Mga nagliliwanag na tubo — centrifugally cast heat-resistant alloy tubes para sa industriyal na furnace heating system, na naghahatid ng mahusay na hindi nagpatuloy sa mga kinokontrol na atmospheres.
• Mga furnace roller na nakakatipid ng enerhiya — Puno para sa tuluy-tuloy na pagsusubo at galvanizing na mga linya sa strip steel processing industry.
• Mga basket at tray ng materyal — heat-resistant castings para sa batch heat treatment furnaces sa metalurhiko at component manufacturing application.
• Mga shaft sleeve, support arm, at mga kaugnay na structural casting — pagbibigay ng wear at mataas na temperatura na resistensya sa umiikot at static na kagamitan sa pugon.
• Mga pang-industriyang pugon na nakakatipid sa enerhiya — kumpletong mga solusyon sa furnace na nagsasama ng sariling heat-resistant castings ng kumpanya sa advanced na combustion at control technology.

Ang mga negatibong ito ay ibinibigay sa mga customer sa aerospace, marine, petrochemicals, thermal power, metalurgy, at strip steel processing — mga industriya na nagpapataw ng ilan sa mga pinakamahigpit na kinakailangan sa kalidad ng materyal at dimensyon sa pagmamanupaktura. Ang-samang mga kakayahan ng Jiangsu Huaye Technology — sumasaklaw sa disenyo ng alloy, paggawa ng panday, machining, heat treatment, NDT, at factory assembly — ay nagbibigay-daan sa kumpanya na maghatid ng mga solusyon sa halip na mga raw casting, paikliin ang mga supply chain at bawasan ang kabuuang panganib sa proyekto para sa mga pinagsama-samang operator ng petrochemical plant at engineering contractor sa buong mundo.

Pagpili ng Supplier ng Petrochemical Castings: Pangunahing Pamantayan sa Pagsusuri

Ang mga inhinyero at kasanayan sa pagkuha na nagsusuri ng mga supplier ng petrochemical casting ay dapat na tasahin ang mga sumusunod na kakayahan at kredensyal:

1. Kahusayan ng haluang metal at kontrol sa komposisyon — ang pandayan ba ay regular na naglalagay ng mga partikular na marka ng haluang metal na kinakailangan (HK, HP-Nb, 35Cr-45Ni, nickel superalloys)? Humiling ng ebidensya ng in-house na spectrometry ng OES at kontrol sa proseso ng proseso sa melt chemistry.
2. Kakayahan sa proseso ng paghahagis — i-verify na ang pandayan ay may tamang proseso (centrifugal, pamumuhunan, buhangin) para sa bahaging geometry at ang kagamitan ay nasa naka-calibrate, napapanatili ang kondisyon.
3. Paggamot ng init facilities — Ang mga controlled-atmosphere furnace na may mga naka-calibrate na thermocouple na masusubaybayan sa mga pambansang pamantayan ay mahalaga para sa paulit-ulit na microstructure development. I-verify ang pagsunod sa furnace uniformity survey (AMS 2750 o katumbas).
4. Akreditasyon ng NDT — Ang mga tauhan ng NDT ay dapat humawak ng Level II o Level III na sertipikasyon ayon sa ASNT SNT-TC-1A o EN ISO 9712. Ang mga palabas ng radiographic ay maaaring may kasalukuyang mga lisensya ng pinagmulan ng radiation.
5. Traceability at dokumentasyon — buong init na traceability mula sa hilaw na materyal hanggang sa natapos na paghahagis, na may mga ulat ng materyal na pagsubok, mga talaan ng paggamot sa init, at mga pagsubok ng NDT na inisyu bilang pamantayan.
6. Sertipikasyon ng third-party — Ang sertipikasyon sa pamamahala ng kalidad ng ISO 9001 ay ang baseline; ang mga pag-apruba na partikular sa sektor (ASME "U" stamp, PED notified body approval) ay nagdaragdag ng karagdagang katiyakan para sa mga application ng pressure equipment.
7. Mga sanggunian at kasaysayan ng serbisyo — humiling ng mga sanggunian mula sa maihahambing na mga operator ng petrochemical plant; Ang data ng buhay ng cast tube mula sa mga operating furnace ay ang pinakanakakahimok na ebidensya ng haluang metal at kakayahan sa proseso.

Mga Madalas Itanong Tungkol sa Petrochemical Casting

Ano ang pagkakaiba sa pagitan ng isang paghahagis at isang forging sa mga aplikasyon ng petrochemical?

Ginagawa ang mga casting sa pamamagitan ng pagbuhos ng tinunaw na metal sa isang amag; ang mga forging ay ginawa sa pamamagitan ng mekanikal na gumaganang solidong metal sa ilalim ng presyo. Nag-aalok ang mga casting ng higit na kalayaan sa disenyo para sa mga kumplikadong hugis at kayang tumanggap ng mga haluang metal na mahirap i-forge (tulad ng mga mataas na alloyed na gradong lumalaban sa init). Ang mga forging ay karaniwang may mas mataas na tensile strength at toughness dahil sa wrought, work-hardened microstructure. Sa mga aplikasyon ng petrochemical, ang mga centrifugally cast tubes ay ginustong para sa serbisyo ng furnace dahil sa pagkakapareho nila sa kapal ng pader at coarse grain creep resistance; ginagamit ang mga forging para sa mga flanges, valve body, at fittings kung saan makakatulong ang impact toughness at weldability.

Gaano katagal karaniwang tumatagal ang mga petrochemical casting sa serbisyo?

Ang mga target sa buhay ng disenyo ay nag-iiba ayon sa aplikasyon. Ang ethylene cracker at steam reformer tube ay karaniwang idinisenyo para sa 100,000 oras (humigit-kumulang 11 taon) ng patuloy na operasyon. Sa pagsasagawa, ang aktwal na buhay ng tubo ay maaaring mula 60,000 hanggang mahigit 150,000 na oras depende sa katumpakan ng temperatura ng pagpapatakbo, dala ng pag-decok, nilalaman ng sulfur ng feedstock, at kalidad ng tube alloy. Ang mga static na casting gaya ng mga valve body at flanges ay kadalasang lumalampas sa nilalayong 30-taong disenyo ng planta kung wastong tinukoy at pinananatili.

Maaari bang ayusin ang mga petrochemical casting sa pamamagitan ng welding?

Ang pag-aayos ng weld ng heat-resistant austenitic castings ay posible ngunit maingat na pag-unlad ng pamamaraan dahil ang mga haluang metal ay madaling kapitan ng mainit na pag-crack at strain-age crack sa lugar na apektado ng init. Ang mga pag-aayos ay dapat gumamit ng pagtutugma o overmatching na mga filler metal at, para sa HP at mas matataas na alloys, preheat at post-weld heat treatment upang maibalik ang microstructure. Para sa mga furnace tube sa creep service, ang pag-aayos ng weld ay karaniwang hindi tinatanggap para sa mga pressure-bearing zone; ang kapalit ay ang karaniwang diskarte.

Ano ang papel ng silikon sa petrochemical casting alloys?

Silicon (Si) na mga karagdagang ng 1.5–2.5 wt% ay kasama sa maraming petrochemical casting alloys — partikular ang mga inilaan para sa carburizing service — dahil ang Si ay bumubuo ng siksik na SiO₂ sub-layer sa ilalim ng Cr₂O₃ surface oxide, na kumikilos bilang pangalawang hadlang sa pagpasok ng carbon. Gayunpaman, binabawasan din ng silicon ang creep ductility at itinataguyod ang pagbuo ng sigma phase, kaya dapat na maingat na balanse ang nilalaman nito laban sa mga epektong ito.
