Ano ang pagkakaiba sa pagitan ng isang radiant tube at isang convection tube?

Ang pangunahing pagkakaiba sa pagitan ng a nagliliwanag na tubo at isang convection tube ang namamalagi kung paano inililipat ang init mula sa tubo patungo sa nakapalibot na proseso o pagkarga . Ang isang radiant tube ay naglilipat ng init pangunahin sa pamamagitan ng thermal radiation — electromagnetic energy na ibinubuga mula sa mainit na panlabas na ibabaw ng tubo nang direkta sa workpiece o furnace atmosphere nang hindi nangangailangan ng contact o fluid na paggalaw. Ang convection tube, sa kabilang banda, ay naglilipat ng init pangunahin sa pamamagitan ng sapilitang o natural na convection — isang likido (gas o likido) na dumadaloy sa ibabaw o sa pamamagitan ng tubo ay kumukuha ng thermal energy at dinadala ito sa target na lugar.

Sa industriyal na furnace at mga aplikasyon ng heat treatment, ang pagkakaibang ito ay may malaking praktikal na mga kahihinatnan: ang mga nagliliwanag na tubo ay ginagamit kung saan ang workpiece ay dapat na pinainit sa isang kontrolado o proteksiyon na kapaligiran, kung saan ang pinagmumulan ng pag-init ay dapat na ihiwalay mula sa espasyo ng furnace, o kung saan kinakailangan ang napakataas na temperatura. Ang mga convection tube ay ginagamit kung saan ang pare-parehong bulk heating ng isang gas o liquid stream ang pangunahing layunin, at kung saan ang direktang apoy o radiation contact sa process fluid ay hindi kailangan o hindi ninanais. Ang parehong mga uri ng tubo ay nagsisilbing mahahalagang tungkulin sa industriyal na pagpoproseso ng thermal, ngunit gumagana ang mga ito sa iba't ibang mga pisikal na prinsipyo at ininhinyero para sa iba't ibang mga aplikasyon.

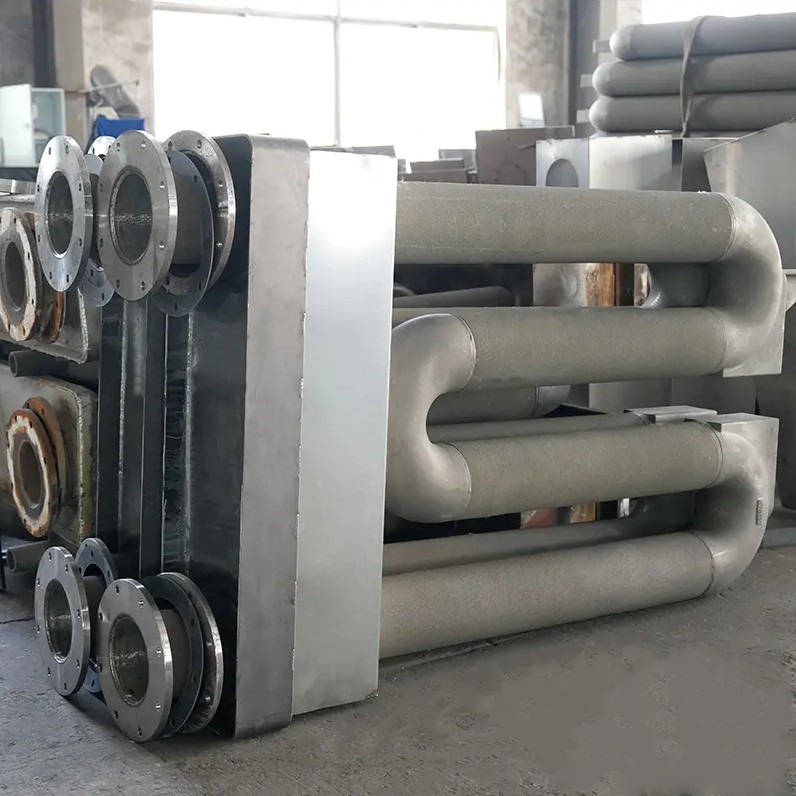

Ano ang Maliwanag na Tube at Paano Ito Gumagana?

Ang radiant tube ay isang selyadong, self-contained na heating element kung saan ang pinagmumulan ng init — alinman sa isang electric resistance element o isang combustion flame — ay nakapaloob sa loob ng isang proteksiyon na panlabas na tubo. Ang panlabas na ibabaw ng tubo ay umiinit at naglalabas ng thermal radiation sa nakapalibot na furnace chamber, pinapainit ang workpiece o furnace load nang walang anumang direktang kontak sa pagitan ng mga produktong combustion (o electrical elements) at ng furnace atmosphere.

Electric Radiant Tube

Ang mga electric radiant tube ay binubuo ng isang panloob na elemento ng pag-init (ang core ng tubo) na nasa loob ng isang selyadong panlabas na proteksiyon na tubo. Available ang heating element sa ilang mga configuration upang umangkop sa iba't ibang density ng kuryente at mga kinakailangan sa pag-install:

• Cage-type heating element: Ang wire ng resistensya ay nabuo sa isang cylindrical na istraktura ng hawla; nagbibigay ng magandang pamamahagi ng init sa paligid ng gitnang axis at nagbibigay-daan para sa thermal expansion
• Uri ng patayong strip-sugat: Flat resistance strip sugat patayo; nag-aalok ng mataas na surface area contact sa inner tube wall at mahusay na heat transfer efficiency
• Uri ng wire na lumalaban sa spiral-wound: Naka-coiled wire na elemento na tumatakbo sa buong haba ng tubo; malawakang ginagamit dahil sa pagiging simple ng pagmamanupaktura at mahuhulaan na mga katangian ng elektrikal

Ang mga materyales sa resistensya ng wire ay pinili para sa mataas na temperatura na paglaban sa oksihenasyon at matatag na mga katangian ng kuryente: mga haluang metal na nickel-chromium (Ni-Cr). para sa mga aplikasyon hanggang sa humigit-kumulang 1100°C, at mga haluang metal na bakal-chromium (Fe-Cr). para sa mga application na may mataas na temperatura na umaabot sa 1300°C o mas mataas. Ang pagkarga sa ibabaw ng elemento ng pag-init ay idinisenyo sa isang konserbatibo ≤1 W/cm² upang matiyak ang mahabang buhay ng serbisyo ng elemento nang walang mga hot spot o napaaga na pagkabigo. Ang single-tube power rating ay mula sa 3 kW hanggang 60 kW , at ang operating temperature ng heating element ay mula sa 500°C hanggang 1300°C depende sa application.

Gas-Fired Radiant Tubes

Gumagamit ang mga gas-fired radiant tube ng burner sa isang dulo ng panlabas na tubo upang sunugin ang gasolina (natural gas, LPG, o hydrogen) sa loob ng tubo. Ang mga gas ng pagkasunog ay dumadaloy sa loob ng tubo at lumabas sa kabilang dulo (o nire-recirculate), pinapainit ang panlabas na dingding ng tubo sa mga temperaturang karaniwang nasa hanay na 900°C hanggang 1050°C. Ang panlabas na tubo ay naglalabas ng init sa silid ng pugon. Ang mga gas-fired radiant tubes ay pinapaboran kapag ang malalaking kapasidad ng pag-init ay kinakailangan at kung saan ang ekonomiya ng gas combustion laban sa kuryente ay pumapabor sa pagpainit ng gas.

Konstruksyon ng Outer Protective Tube

Ang panlabas na proteksiyon na tubo ng isang radiant tube ay ang elementong direktang nakaharap sa kapaligiran ng furnace at dapat na makatiis sa mataas na temperatura, thermal cycling, at chemistry ng furnace atmosphere. Tatlong pamamaraan ng pagmamanupaktura ang gumagawa ng panlabas na proteksiyon na tubo:

• Centrifugally cast tubes: Ang tunaw na haluang metal ay ibinubuhos sa isang mabilis na umiikot na amag; Ang puwersa ng sentripugal ay namamahagi ng metal nang pantay-pantay laban sa dingding ng amag, na gumagawa ng isang tubo na may mahusay na istraktura ng butil, mataas na densidad, at napakahusay na mataas na temperatura na creep resistance - ang ginustong pagpipilian para sa mga pinaka-hinihingi na aplikasyon
• Mga pinagsama at welded na tubo: Ang flat alloy plate ay pinagsama sa kinakailangang diameter at ang seam ay welded; cost-effective para sa mas malalaking diameter at katamtamang mga kinakailangan sa temperatura kung saan ang welded seam ay maaaring sapat na init-treat
• Mga walang tahi na tubo: Ginawa ng mainit na pagpilit o rotary piercing na walang weld seam; nagbibigay ng pare-parehong katangian sa kabuuan at inaalis ang potensyal na weld failure point — na angkop para sa high-pressure o high-temperature na pagbibisikleta.

Kasama sa mga karaniwang panlabas na materyales ang mga hindi kinakalawang na asero na lumalaban sa init (310S, 314, 330), mga haluang metal na nickel-chromium-iron (alloy 600, 601, 625), at para sa pinakamataas na temperatura, mga cast alloy batay sa mga sistema ng nickel-chromium-niobium na nagpapanatili ng sapat na lakas sa itaas ng 1000°C.

Ano ang Convection Tube at Paano Ito Gumagana?

Ang convection tube ay isang tubo kung saan dumadaloy ang isang process fluid (gas, liquid, o steam) habang pinainit (o pinapalamig) ng nakapalibot na medium. Ang paglipat ng init ay nangyayari sa dingding ng tubo — gumagalaw ang init sa dingding ng tubo mula sa isang mainit na panlabas na daluyan patungo sa isang mas malamig na panloob na likido (o kabaligtaran sa mga aplikasyon ng paglamig). Ang nangingibabaw na mekanismo ay convection: ang sapilitang daloy ng proseso ng fluid sa loob ng tubo ay lumilikha ng velocity boundary layer sa tube wall, at ang init ay dumadaan sa layer na ito sa pamamagitan ng convective heat transfer. Ang panlabas na pag-init ng tubo ay maaaring mangyari mismo sa pamamagitan ng pagkasunog, radiation, steam jacketing, o electrical heating.

Mga Convection Tube sa Mga Pinapainit na Heater at Furnace

Sa petroleum refinery heater, petrochemical crackers, at process furnace, ang convection section ay nasa itaas ng radiant section. Ang mga mainit na flue gas na tumataas mula sa mga burner ay dumadaan sa mga bangko ng convection tubes, na naglilipat ng init sa prosesong likido na dumadaloy sa loob ng mga tubo sa pamamagitan ng convection kaysa sa radiation. Ang mga flue gas na pumapasok sa convection section ay karaniwang nasa 700°C hanggang 900°C at umalis sa 200°C hanggang 450°C , na ang pagbaba ng temperatura ay kumakatawan sa init na hinihigop ng likido ng proseso. Ang mga pinahabang ibabaw (mga palikpik) ay karaniwang idinaragdag sa labas ng mga convection tubes upang mapataas ang lugar ng ibabaw ng paglipat ng init at mapabuti ang medyo mas mababang convective heat transfer coefficient kumpara sa radiation.

Convection Tubes sa Heat Exchanger

Ang mga shell-and-tube heat exchanger ay ang pinakakaraniwang pang-industriya na convection tube application. Ang likido sa proseso ay dumadaloy sa mga tubo habang ang isang heating o cooling medium ay dumadaloy sa paligid ng mga tubo sa shell. Lumilipat ang init mula sa mas mainit na stream patungo sa mas malamig na stream sa pamamagitan ng tube wall. Ang tube wall sa isang heat exchanger application ay dapat na i-maximize ang heat conductivity at i-minimize ang thermal resistance — karaniwang nakakamit gamit ang thin-walled carbon steel, stainless steel, copper, o titanium tubes depende sa chemistry ng proseso. Ang mga diameter ng tubo sa labas ng mga pang-industriya na heat exchanger ay karaniwang mula sa 19 mm hanggang 50 mm , na may kapal ng pader na 1.5 mm hanggang 3.5 mm.

Convection Tubes sa Boiler at Steam Generators

Sa water-tube boiler, ang tubig ay dumadaloy sa loob ng mga tubo at pinainit ng mga combustion gas sa labas — isang prosesong pinangungunahan ng convection sa mga seksyon ng economizer at superheater. Ang mekanismo ng kombeksyon ay mahalaga para sa pagkuha ng natitirang init mula sa mga gas ng pagkasunog na naibigay na ang karamihan sa kanilang nagniningning na enerhiya sa nagliliwanag na seksyon ng boiler. Ang mga materyales sa boiler convection tube ay dapat makatiis sa parehong panloob na presyon ng tubig/singaw (karaniwang 1 hanggang 30 MPa) at ang panlabas na temperatura ng flue gas habang pinapanatili ang resistensya ng kaagnasan sa parehong kapaligiran.

Ang Physics ng Heat Transfer: Radiation vs Convection

Upang lubos na maunawaan ang pagkakaiba sa pagitan ng radiant at convection tubes, mahalagang maunawaan ang pinagbabatayan na heat transfer physics na tumutukoy sa mga kakayahan at limitasyon ng bawat uri.

Thermal Radiation Fundamentals

Ang thermal radiation ay electromagnetic energy na ibinubuga ng anumang bagay na may temperatura na higit sa absolute zero. Ang kapangyarihang ibinubuga sa bawat unit area ay sumusunod sa batas ng Stefan-Boltzmann: Q = εσT⁴ , kung saan ang ε ay ang emissivity ng surface, ang σ ay ang Stefan-Boltzmann constant (5.67 × 10⁻⁸ W/m²·K⁴), at ang T ay ang absolute temperature sa Kelvin. Ang T⁴ dependence ay nangangahulugan na ang radiation heat transfer ay tumataas nang napakatarik sa temperatura — ang pagdodoble sa ganap na temperatura ay nagpapataas ng radiant heat output ng isang factor na 16. Dahil dito, ang radiation ang nangingibabaw na mekanismo ng paglipat ng init sa matataas na temperatura (mahigit sa humigit-kumulang 700°C), na nagpapaliwanag kung bakit ang mga radiant tubes ang karaniwang solusyon para sa mataas na temperatura na mga industriyal na hurno. Ang radyasyon ay hindi nangangailangan ng daluyan — ito ay kumakalat sa pamamagitan ng vacuum o transparent na mga gas, kaya naman ang mga radiant tubes ay maaaring magpainit ng mga workpiece sa pamamagitan ng furnace atmosphere nang walang convection o conduction.

Convective Heat Transfer Fundamentals

Ang convective heat transfer ay depende sa bulk motion ng isang fluid na nagdadala ng thermal energy. Ang convective heat transfer rate ay inilarawan ng Newton's Law of Cooling: Q = h × A × ΔT , kung saan ang h ay ang convective heat transfer coefficient, ang A ay ang heat transfer surface area, at ang ΔT ay ang pagkakaiba ng temperatura sa pagitan ng surface at ng fluid. Hindi tulad ng radiation, ang convective heat transfer ay linearly na nag-iiba na may pagkakaiba sa temperatura sa halip na bilang T⁴, na ginagawa itong mas mahina kaysa sa radiation sa matinding temperatura ngunit mas nakokontrol at predictable sa katamtamang temperatura. Ang heat transfer coefficient h ay lubos na nakadepende sa fluid velocity, fluid properties (density, viscosity, thermal conductivity), at tube geometry — kaya naman ang mga fins, turbulator, at high fluid velocities ay ginagamit upang mapahusay ang performance ng convection tube.

Saklaw ng Temperatura Kung Saan Nangibabaw ang Bawat Mekanismo

Ang relatibong kahalagahan ng radiation laban sa convection ay lubos na nakadepende sa antas ng temperatura:

• Mas mababa sa 300°C: Karaniwang nangingibabaw ang kombeksyon; ang radiation ay nag-aambag ng mas mababa sa 10–20% ng kabuuang paglipat ng init sa karamihan ng mga configuration
• 300°C hanggang 700°C: Mixed mode — parehong radiation at convection ay may malaking kontribusyon; Ang mga disenyo ng furnace at heater sa hanay na ito ay dapat isaalang-alang ang parehong mga mekanismo
• Higit sa 700°C: Malakas na nangingibabaw ang radiation; ito ang pangunahing operating range ng mga industrial radiant tubes para sa heat treatment, na gumagana sa mga temperatura sa ibabaw ng tubo ng 700°C hanggang 1100°C sa karaniwang mga aplikasyon

Mga Pagkakaiba sa Structural at Engineering

Higit pa sa kanilang mga mekanismo ng paglipat ng init, ang mga radiant tube at convection tube ay pangunahing naiiba sa kanilang disenyo ng istruktura, mga kinakailangan sa materyal, oryentasyon ng pag-install, at mga hadlang sa engineering.

Buhay ng Serbisyo: Paano Tumatagal ang Bawat Uri ng Tube sa Industrial Use

Ang buhay ng serbisyo ay isa sa mga pinaka-praktikal na makabuluhang pagkakaiba sa pagitan ng mga radiant tube at convection tube sa mga pang-industriyang aplikasyon — at ang paghahambing ay hindi direktang pabor sa isang uri kaysa sa iba. Ang bawat uri ay tumatanda sa pamamagitan ng iba't ibang mekanismo ng pagkasira na angkop sa napakaiba't ibang kondisyon ng pagpapatakbo nito.

Buhay ng Serbisyo ng Radiant Tube

Gumagana ang mga radiant tube sa matinding temperatura at sa mga thermally cycling environment, na ginagawa itong mas maikli ang buhay kaysa sa convection tubes. Ang panlabas na protective tube ay bumababa sa pamamagitan ng oxidation at scale formation sa panlabas na ibabaw, carburization o nitridation mula sa furnace atmosphere, thermal fatigue mula sa temperature cycling, at creep deformation sa ilalim ng sarili nitong timbang sa matagal na mataas na temperatura. Para sa mga electric radiant tube, ang panloob na resistance wire na elemento ay napapailalim din sa electrical degradation, hot spot formation, at mekanikal na pagkapagod mula sa differential thermal expansion.

Ang karaniwang buhay ng serbisyo ng electric radiant tube ayon sa uri ng furnace ay:

• Mga pugon sa pagsusubo (pinakamataas na kalubhaan): ≥1 taon — ang mabilis na thermal cycling mula sa pag-load ng malamig na mga bahagi ay nagpapabilis ng thermal fatigue at ito ang pinaka-hinihingi na kondisyon ng serbisyo
• Mga tempering furnace (mas mababang temperatura, matatag na pagbibisikleta): ≥3 taon — ang mas mababang mga temperatura sa pagpapatakbo at mas unti-unting mga siklo ng temperatura ay nagbibigay-daan sa makabuluhang mas mahabang buhay ng serbisyo
• Mga gas-fired radiant tubes: ≥2 taon — ang chemistry ng produkto ng combustion ay lumilikha ng karagdagang pagkasira ng tubo sa pamamagitan ng sulfidation at carburization na wala sa mga electric tubes

Ang mga buhay ng serbisyong ito ay kumakatawan sa mga garantisadong pinakamababang inaasahan para sa mga de-kalidad na gawang radiant tubes; Ang aktwal na buhay ng serbisyo ay madalas na lumampas sa mga bilang na ito kapag ang kontrol ng temperatura ng furnace ay mabuti, ang chemistry ng kapaligiran ay maayos na pinamamahalaan, at ang tubo ay na-rate nang naaangkop para sa paggamit nito.

Buhay ng Serbisyo ng Convection Tube

Ang mga convection tube ay karaniwang nakakamit ng mas mahabang buhay ng serbisyo kaysa sa mga radiant tubes dahil gumagana ang mga ito sa mas mababang temperatura at hindi napapailalim sa parehong matinding thermal cycling. Gayunpaman, ang pagkasira ng convection tube ay hinihimok ng iba't ibang mekanismo: corrosion mula sa process fluid chemistry (kapwa panloob at panlabas), erosion mula sa high-velocity particulate-laden fluid streams, fouling at scaling na nagpapababa ng heat transfer efficiency at nagpapataas ng tube wall temperature, gumagapang sa mga lokasyon ng pinakamataas na temperatura, at thermal shock mula sa mga proseso ng upsets o emergency shutdown.

Sa mahusay na idinisenyo at maayos na pinatatakbo na mga heaters ng proseso at mga heat exchanger, ang buhay ng serbisyo ng convection tube ng 10 hanggang 25 taon o higit pa ay karaniwan kapag ang pagpili ng materyal ay angkop para sa kimika ng proseso at mga kondisyon ng pagpapatakbo. Nangyayari ang mas maikling buhay ng serbisyo kapag ang mga rate ng kaagnasan ay minamaliit, kapag ang mga pag-aalsa ng proseso ay nagdudulot ng mga ekskursiyon sa temperatura na lampas sa mga limitasyon ng materyal, o kapag ang fouling ay pinahihintulutang umunlad hanggang sa punto kung saan ang mga temperatura sa dingding ng tubo ay lumampas sa mga limitasyon ng disenyo.

Mga Application Kung Saan Ginagamit ang Bawat Uri ng Tube

Ang pag-unawa kung aling uri ng tubo ang angkop para sa isang partikular na aplikasyon ay nangangailangan ng pagtutugma ng mekanismo ng paglipat ng init, hanay ng temperatura, at mga kinakailangan sa proseso ng aplikasyon sa mga pangunahing katangian ng bawat uri ng tubo.

Mga Karaniwang Aplikasyon ng Radiant Tube

• Mga hurno sa paggamot sa init na kinokontrol ng kapaligiran: Ang pagsusubo, pagpapatigas, pagsusubo, tempering, carburizing, at nitriding furnace kung saan dapat protektahan ang workpiece mula sa oksihenasyon ng nitrogen, hydrogen, endothermic gas, o iba pang kinokontrol na atmospera — ang radiant tube ay naghihiwalay ng mga produkto ng pagkasunog o elektrikal na elemento mula sa kinokontrol na kapaligiran
• Patuloy na strip annealing lines: Ang bakal at aluminyo na strip ay pinainit sa mga sealed furnace zone na may tiyak na kinokontrol na kapaligiran; Ang mga radiant tubes ay nagbibigay ng pare-pareho, nakokontrol na pag-init nang walang kontaminasyon sa kapaligiran
• Galvanizing line pot heaters: Ang mga electric o gas-fired radiant tube ay nagpapainit ng nilusaw na zinc galvanizing bath nang hindi nakalubog sa mga elemento ng kuryente sa zinc — ang tubo ay naglalabas ng init papunta sa zinc mula sa itaas o sa ibabaw ng paliguan
• Semiconductor diffusion furnaces: Mga napakalinis na kapaligiran ng furnace para sa pagpoproseso ng semiconductor wafer kung saan ang anumang kontaminasyon mula sa pinagmumulan ng pagkasunog ay magiging sakuna — mga electric radiant tube lang ang katanggap-tanggap sa mga application na ito
• Powder metalurgy sintering furnaces: Ang mga metal powder compact ay sintered sa mga temperaturang 1100°C hanggang 1400°C sa kinokontrol na hydrogen o nitrogen na mga atmospheres kung saan ang mga radiant tubes ay nagbibigay ng mataas na temperaturang pag-init nang walang kontaminasyon sa atmospera

Mga Karaniwang Aplikasyon ng Convection Tube

• Mga heater sa proseso ng refinery ng petrolyo: Ang krudo, vacuum gas oil, at mga daloy ng proseso ay pinainit hanggang sa basag na temperatura sa mga seksyon ng convection tube ng mga refinery heater — ang convection section ay bumabawi ng init mula sa mga flue gas na lumalabas sa radiant section
• Mga reformer ng singaw: Ang natural na gas o naphtha ay binago upang makagawa ng hydrogen sa mga tubo na pinainit hanggang 800°C–950°C sa pamamagitan ng burner radiation at convection — sa application na ito ang hangganan sa pagitan ng radiant at convection tubes ay nagsasapawan, na ang tubo ay nagsisilbing dual-mechanism na heat absorption role
• Shell-and-tube heat exchanger: Ang backbone ng proseso ng pagbawi ng init ng halaman sa buong industriya ng petrochemical, kemikal, parmasyutiko, at pagpoproseso ng pagkain — iproseso ang fluid-to-fluid na paglipat ng init sa pamamagitan ng mga dingding ng tubo
• Mga boiler economizer at superheater: Mga seksyon ng convection tube na nagpapainit ng feedwater ng boiler at nagpapainit ng singaw gamit ang flue gas heat recovery — mahalaga para sa kahusayan ng power plant
• Waste heat recovery units (WHRU): Ang mga bundle ng convection tube ay kumukuha ng init mula sa mga daloy ng tambutso ng gas (mga gas turbine, mga makinang diesel, mga tambutso sa proseso ng furnace) upang makabuo ng mga likido sa proseso ng singaw o init

Radiant at Convection Tube sa Parehong Sistema ng Furnace

Sa maraming pang-industriya na pinaputok na heater at furnace system, nagliliwanag na tubos at ang mga convection tube ay gumagana sa loob ng parehong pangkalahatang yunit ngunit sa iba't ibang mga seksyon, ang bawat isa ay nagsasamantala sa mekanismo ng paglipat ng init na pinaka-angkop sa lokal na antas ng temperatura at mga kinakailangan sa proseso. Ang kumbinasyong ito ay isa sa pinakamahalagang konsepto sa disenyo ng fired heater.

Sa isang karaniwang pampainit ng proseso ng petrolyo refinery:

1. Maliwanag na seksyon: Ang mga burner ay nagpaputok sa nagniningning na firebox, pinainit ang proseso ng likido sa mga tubo sa pamamagitan ng thermal radiation mula sa apoy at mainit na matigas na pader. Ang mga temperatura ng flue gas sa radiant section ay mula sa 1100°C hanggang 1500°C sa mga burner at lumabas sa radiant section sa 700°C hanggang 900°C. Ang mga tubo ng proseso sa seksyong ito ay sumisipsip ng humigit-kumulang 60–70% ng kabuuang input ng init.
2. Seksyon ng kombeksyon: Ang mainit na mga gas ng tambutso na tumataas mula sa nagliliwanag na seksyon ay dumadaan sa mga bangko ng convection tubes, paunang pag-init ng proseso ng likido, pagbuo ng singaw, at preheating ng combustion air. Ang mga flue gas ay pumapasok sa 700°C hanggang 900°C at umaalis sa 200°C hanggang 450°C, kasama ang convection section na bumabawi ng karagdagang 20–30% ng kabuuang fuel energy na kung hindi man ay mawawala sa stack.

Ang paglipat mula sa radiant tungo sa convection heat transfer habang bumababa ang temperatura ng flue gas sa system ay naglalarawan kung bakit magkakasamang nabubuhay ang parehong uri ng tube sa parehong fired heater — ang high-temperature radiation-dominated zone at ang lower-temperature convection-dominated zone, ang bawat isa ay nangangailangan ng mga tube na inengineered at nakaposisyon para sa kanilang partikular na heat transfer mechanism at thermal environment.

Mga Mode ng Pagpapanatili, Pag-inspeksyon, at Pagkabigo

Ang mga kinakailangan sa pagpapanatili at mga mode ng pagkabigo ng radiant tubes at convection tubes ay malaki ang pagkakaiba, na sumasalamin sa kanilang magkaibang mga kondisyon sa pagpapatakbo at ang natatanging mga mekanismo ng pagkasira na nakakaapekto sa bawat uri.

Pagpapanatili at Pagkabigo ng Radiant Tube

Ang mga radiant tube ay mga consumable na bahagi na may predictable na buhay ng serbisyo na nangangailangan ng nakaiskedyul na pagpapalit bilang bahagi ng nakaplanong pagpapanatili ng furnace. Kabilang sa mga pangunahing mode ng pagkabigo ang:

• Outer tube oxidation burnout: Ang progresibong oksihenasyon na pagnipis ng dingding ng tubo hanggang sa mangyari ang isang pagbutas o pagkabigo sa istruktura, na nagpapahintulot sa kapaligiran ng furnace o panloob na elemento na malantad — ang pinakakaraniwang paraan ng pagkabigo sa pagsusubo ng mga hurno
• Thermal fatigue cracking: Ang thermal cycling ay nagbubukas ng mga bitak sa mga punto ng konsentrasyon ng stress (mga dulo ng tubo, mga lokasyon ng suporta, mga paglipat ng diameter) lalo na sa mga furnace na may madalas na paglo-load ng bahagi na nagdudulot ng mabilis na pagbabago ng temperatura
• Pagkabigo sa panloob na elemento: Resistance wire burnout sa mga hot spot na likha ng element sagging, cold zone formation mula sa mahinang pagdikit ng elemento, o overloading mula sa electrical faults — nagpapakita bilang open-circuit fault na nakikita ng furnace control system monitoring
• Gapang na pagpapapangit: Ang pangmatagalang plastic deformation ng panlabas na tubo sa ilalim ng sarili nitong timbang sa matagal na mataas na temperatura, na nagiging sanhi ng paglubog ng tubo sa pagitan ng mga suporta at kalaunan ay nakikipag-ugnayan sa dingding ng furnace o mga katabing tubo

Pagpapanatili at Pagkabigo ng Convection Tube

Ang mga pagkabigo ng convection tube sa mga process heaters at heat exchanger ay mas madalas na unti-unti — nakikita sa pamamagitan ng pagsubaybay bago ang sakuna na pagkabigo — at pinamamahalaan sa pamamagitan ng mga programa ng inspeksyon sa halip na naka-iskedyul na pagpapalit:

• Panloob na kaagnasan: Ang proseso ng fluid chemistry ay umaatake sa loob ng tubo; sinusubaybayan sa pamamagitan ng pagsukat ng kapal ng ultrasonic sa panahon ng nakaplanong pagsasara at pinamamahalaan sa pamamagitan ng mga programa ng corrosion inhibitor o pag-upgrade ng materyal
• Panlabas na kaagnasan at oksihenasyon: Ang kimika ng flue gas (mga compound ng sulfur, singaw ng tubig, mababang temperatura ng dew point condensation) ay umaatake sa panlabas na tubo; pinamamahalaan sa pamamagitan ng pagpili ng materyal, kontrol sa temperatura ng pagpapatakbo, at patong sa ibabaw
• Fouling at scaling: Ang mga deposito sa panloob o panlabas na ibabaw ng tubo ay nagpapataas ng thermal resistance, nagpapataas ng temperatura sa dingding ng tubo, at kalaunan ay naghihigpit sa daloy — pinamamahalaan sa pamamagitan ng pana-panahong paglilinis (mekanikal, kemikal, o hydrojet)
• Thermal creep rupture: Ang pagnipis ng pader ng tubo mula sa kaagnasan na sinamahan ng mataas na panloob na presyon ay humahantong sa pagputok ng tubo — ang pinakamalubhang mode ng pagkabigo sa mga high-pressure na proseso ng heaters, na nangangailangan ng mahigpit na mga programa sa inspeksyon upang maiwasan

Pamantayan sa Pagpili: Kailan Gumamit ng Radiant Tube kumpara sa Convection Tube

Ang pagpili sa pagitan ng isang radiant tube at isang convection tube para sa isang naibigay na aplikasyon sa pag-init ng industriya ay nangangailangan ng pagsusuri ng ilang pangunahing pamantayan. Sa maraming mga kaso, ang pagpili ay natutukoy nang hindi malabo sa pamamagitan ng likas na katangian ng proseso — ngunit sa iba, ang parehong mga diskarte ay teknikal na magagawa at ang desisyon ay nakasalalay sa kahusayan, gastos, at mga salik sa pagpapatakbo.

• Pumili ng radiant tube kapag: Ang workpiece o furnace atmosphere ay dapat na nakahiwalay sa mga produkto ng combustion; ang temperatura ng hurno ay lumampas sa 700°C at ang radiation ang nangingibabaw na mekanismo ng paglipat ng init; tumpak, pare-pareho, nakokontrol na pag-init sa ibabaw ay kinakailangan; o ang proseso ay nangangailangan ng isang selyadong o proteksiyon na kapaligiran na mahahawahan ng direktang pinaputok na burner
• Pumili ng convection tube kapag: Ang isang proseso ng likido ay dapat na pinainit o pinalamig sa pamamagitan ng paglipat sa pamamagitan ng isang tube wall; ang operating temperature ay mas mababa sa 700°C kung saan ang convection ay epektibo at cost-efficient; ang malalaking volumetric na mga rate ng daloy ng likido ay dapat na pinainit nang pantay; o pagbawi ng init ng basura mula sa isang mainit na daloy ng gas ay ang layunin
• Gamitin ang dalawa sa kumbinasyon kapag: Gumagana ang isang fired heater o process furnace sa malawak na hanay ng temperatura — pinangangasiwaan ng radiant section ang mga tungkulin sa mataas na temperatura at ang convection section ay nagre-recover ng mas mababang temperaturang init mula sa mga lumalabas na flue gas, na nagma-maximize sa pangkalahatang thermal efficiency
